ขายร้อนจีนอเนกประสงค์ 3 เฟสไฮบริดสเต็ปเปอร์ไดร์เวอร์ผู้ผลิตและซัพพลายเออร์ LICHUAN® เป็นผู้ผลิตและจำหน่ายไดร์เวอร์ Stepper แบบไฮบริด 3 เฟสอเนกประสงค์ในประเทศจีน
ฟังก์ชั่นการขับเคลื่อน | คำแนะนำ |
ไมโครสเต็ป การตั้งค่าการแบ่งเขต |
สามารถตั้งค่าการแบ่งย่อย 15 ไมโครสเต็ปสำหรับไดร์เวอร์ผ่านสวิตช์หมุน 4 ปุ่ม SW5~SW8 ไดร์เวอร์จะต้องหยุดขณะตั้งค่าการแบ่งย่อย ดูคำแนะนำแผงควบคุมสำหรับการตั้งค่าการแบ่งย่อยไมโครสเต็ป |
การตั้งค่ากระแสไฟขาออก | สามารถตั้งค่ากระแสเอาต์พุตได้ 8 กระแสสำหรับไดรเวอร์ผ่านสวิตช์หมุน 3 ปุ่ม SW1~SW3 ดูคำแนะนำแผงควบคุมไดรเวอร์สำหรับการตั้งค่ากระแสเอาต์พุต |
ฟังก์ชั่นไหลครึ่งอัตโนมัติ | สามารถตั้งค่าฟังก์ชันครึ่งกระแสอัตโนมัติให้กับไดรเวอร์ผ่านสวิตช์ SW4 ได้ OFF หมายความว่ากระแสไฟนิ่งถูกตั้งไว้ที่ครึ่งหนึ่งของ การดำเนินงานปัจจุบัน; เปิดหมายความว่ากระแสนิ่งและกระแสไดนามิกเหมือนกัน SW4 จะต้องตั้งค่าเป็น OFF สำหรับการใช้งานทั่วไป ลดการเกิดความร้อนของมอเตอร์และตัวขับและเพื่อเพิ่มความน่าเชื่อถือ ประมาณ 0.3 วินาทีหลังจากรถไฟพัลส์หยุด กระแสไฟฟ้าจะลดลง 50% โดยอัตโนมัติ (ค่าจริง 55%) และตามทฤษฎี การสร้างความร้อนจะลดลง 65% |
อินเตอร์เฟซสัญญาณ | PUL+ และ PUL-เป็นขั้วบวกและขั้วลบของการควบคุมสัญญาณพัลส์ DIR+ และ DIR- เป็นขั้วบวกและขั้วลบของสัญญาณทิศทาง ENA+ และ ENA- เป็นขั้วบวกและขั้วลบของสัญญาณเปิดใช้งาน |
อินเตอร์เฟซมอเตอร์ | A+ และ A-เชื่อมต่อกับขั้วบวกและขั้วลบของขดลวดเฟส A ของสเต็ปเปอร์มอเตอร์ เชื่อมต่อ B+ และ B- กับขั้วบวกและขั้วลบของการพันเฟส B ของสเต็ปเปอร์มอเตอร์ เมื่อขดลวดเฟส A และ B ถูกสลับ ทิศทางของมอเตอร์จะกลับกัน |
ขั้วต่อสายไฟ | แหล่งจ่ายไฟ DC/AC ช่วงแรงดันไฟฟ้าอินพุตการทำงาน: 20~50 VDC แนะนำให้ใช้แรงดันไฟฟ้าอินพุต 36VDC แหล่งจ่ายไฟจะต้องสูงกว่า 100W |
ไฟแสดงสถานะ | มีไฟแสดงสถานะสีเขียว 1 ดวงและไฟแสดงสถานะสีแดง 1 ดวงบนไดรเวอร์ สีเขียวคือไฟแสดงสถานะพลังงาน ซึ่งจะสว่างขึ้นเมื่อไดรเวอร์เชื่อมต่อกับแหล่งจ่ายไฟ สีแดงคือไฟแสดงสถานะความล้มเหลวซึ่งจะสว่างขึ้นเมื่อเกิดไฟฟ้าขัดข้องหรือกระแสไฟเกิน ไฟแสดงสถานะสีแดงจะดับลงหลังจากกำจัดความล้มเหลวแล้ว ความล้มเหลวของไดรเวอร์สามารถกำจัดได้โดยการเชื่อมต่อกับแหล่งจ่ายไฟใหม่และนำกลับมาใช้ใหม่เท่านั้น |
การติดตั้ง หมายเหตุ |
ขนาดไดร์เวอร์: 117 x 78 x 34 มม. ระยะห่างระหว่างรูติดตั้ง: 111 มม. สามารถเลือกการติดตั้งได้ทั้งแนวนอนและแนวตั้ง (แนะนำให้ติดตั้งในแนวตั้ง) จะต้องติดตั้งไดรเวอร์ให้ชิดกับตู้โลหะเพื่อระบายความร้อน |

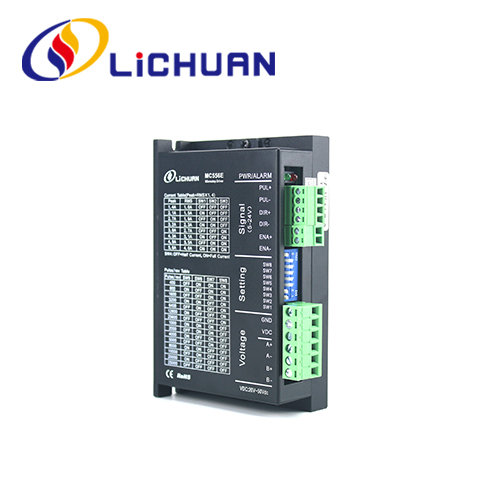

สามารถตั้งค่า Subdivision Precision, Dynamic และ Half/Full Currents ให้กับไดร์เวอร์ MC556E ได้ผ่านสวิตช์หมุนหมายเลข 8 บิต ดังนี้
กระแสไฟขาออกสูงสุด | กระแสไฟขาออกเฉลี่ย | SW1 | SW2 | SW3 |
1.4A | 1.0A | ปิด | ปิด | ปิด |
2.1A | 1.5A | บน | ปิด | ปิด |
2.7A | 1.9A | ปิด | บน | ปิด |
3.2A | 2.3A | บน | บน | ปิด |
3.8A | 2.7A | ปิด | ปิด | บน |
4.3ก | 3.1A | บน | ปิด | บน |
4.9A | 3.5A | ปิด | บน | บน |
5.6A | 4.0A | บน | บน | บน |
ขั้นตอน/การปฏิวัติ | SW5 | SW6 | SW7 | SW8 |
ค่าเริ่มต้น | บน | บน | บน | บน |
400 | ปิด | บน | บน | บน |
800 | บน | ปิด | บน | บน |
1600 | ปิด | ปิด | บน | บน |
3200 | บน | บน | ปิด | บน |
6400 | ปิด | บน | ปิด | บน |
12800 | บน | ปิด | ปิด | บน |
25600 | ปิด | ปิด | ปิด | บน |
1000 | บน | บน | บน | ปิด |
2000 | ปิด | บน | บน | ปิด |
4000 | บน | ปิด | บน | ปิด |
5000 | ปิด | ปิด | บน | ปิด |
8000 | บน | บน | ปิด | ปิด |
10000 | ปิด | บน | ปิด | ปิด |
20000 | บน | ปิด | ปิด | ปิด |
25000 | ปิด | ปิด | ปิด | ปิด |
