ไดร์เวอร์สเต็ปเปอร์มอเตอร์แบบไฮบริด 2 เฟสที่นุ่มนวลเป็นพิเศษ

LICHUAN® คือผู้ผลิตและผู้จัดจำหน่ายไดร์เวอร์สเต็ปเปอร์มอเตอร์แบบไฮบริด 2 เฟสแบบ Ultra Smooth ในประเทศจีน

ส่งคำถาม

รายละเอียดสินค้า

ไดร์เวอร์สเต็ปมอเตอร์ไฮบริดสเต็ปเปอร์มอเตอร์คุณภาพราคาต่ำพิเศษในสต็อก LICHUAN® คือผู้ผลิตและผู้จัดจำหน่ายไดร์เวอร์สเต็ปเปอร์มอเตอร์แบบไฮบริด 2 เฟสแบบ Ultra Smooth ในประเทศจีน

การแนะนำสินค้า

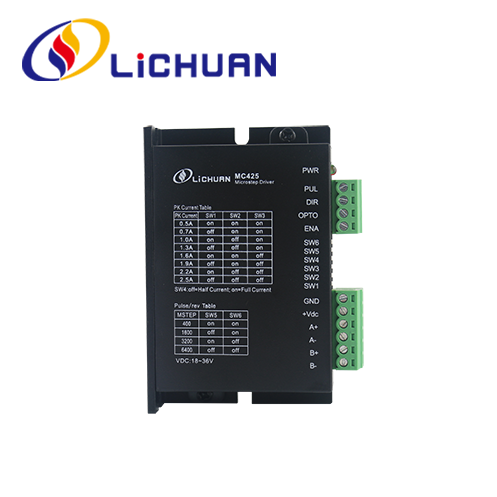

MC425E ใช้ชิป DSP ควบคุมมอเตอร์พิเศษล่าสุดและเทคโนโลยีการควบคุมเซอร์โว แก้ปัญหาขั้นตอนที่ขาดหายไปสำหรับสเต็ปเปอร์มอเตอร์แบบวงเปิดได้อย่างสมบูรณ์ ปรับปรุงประสิทธิภาพของมอเตอร์ด้วยความเร็วสูงอย่างเห็นได้ชัด ลดการสร้างความร้อนและการสั่นสะเทือนของมอเตอร์ เพิ่มความเร็วในการประมวลผลและความแม่นยำของเครื่องจักร ลดลง การใช้พลังงาน. ใช้กับสเต็ปเปอร์มอเตอร์ไฮบริด Nema17 แบบ 2 เฟส สะดวกสำหรับการอัพเกรดโซลูชันไดรเวอร์สเต็ปเปอร์แบบดั้งเดิมและลดต้นทุนได้มาก

คุณสมบัติของ MC425E

● ช่วงแรงดันไฟฟ้าขาเข้า: DC18V~36V
● กระแสไฟสูงสุดสูงสุด: 2.5A
● ช่วงการแบ่งเขต: 400~6400ppr
● รูปแบบพัลส์: พัลส์ + ทิศทาง
● ความถี่ตอบสนองแรงกระตุ้น: 0 ~ 200KHz
● ฟังก์ชั่นปรับพารามิเตอร์มอเตอร์อัตโนมัติ พร้อมฟังก์ชั่นป้องกัน เช่น แรงดันไฟฟ้าเกิน กระแสไฟเกิน ข้อผิดพลาดในการติดตามเกินพิกัด ฯลฯ
● รายละเอียดเพิ่มเติม โปรดตรวจสอบคู่มือผู้ขับขี่ในแค็ตตาล็อก "ดาวน์โหลด"

พารามิเตอร์ทางเทคนิค

● ช่วงแรงดันไฟฟ้าขาเข้า: DC18V~36V
● กระแสไฟสูงสุดสูงสุด:2.5A
● ช่วงการแบ่งเขต:400~6400ppr
● รูปแบบพัลส์: พัลส์ + ทิศทาง
● ความถี่ตอบสนองแรงกระตุ้น: 0 ~ 200KHz
● ฟังก์ชั่นปรับพารามิเตอร์มอเตอร์อัตโนมัติ
● มีฟังก์ชันการป้องกัน เช่น แรงดันไฟเกิน กระแสไฟเกิน ข้อผิดพลาดในการติดตามเกินพิกัดความเผื่อ ฯลฯ

พารามิเตอร์ด้านสิ่งแวดล้อม

● อุณหภูมิการจัดเก็บ:-20 ℃~65 ℃
● อุณหภูมิในการทำงาน:0 ℃~50 ℃
● ความชื้นในการทำงาน:40~90%RH(ไม่ควบแน่น)
● ความถี่การสั่นสะเทือน: น้อยกว่า 0.5G(4.9m/s2)10Hz~ 55Hz(การทำงานไม่ต่อเนื่อง)
● หลีกเลี่ยงฝุ่น คราบน้ำมัน ก๊าซที่มีฤทธิ์กัดกร่อน สถานที่ที่มีความชื้นมากเกินไปและมีการสั่นสะเทือนแรงเกินไป และห้ามก๊าซไวไฟและฝุ่นที่เป็นสื่อกระแสไฟฟ้า

คำอธิบายฟังก์ชั่นการขับเคลื่อน

ฟังก์ชั่นการขับเคลื่อน	คำแนะนำ
ไมโครสเต็ป การตั้งค่าการแบ่งเขต	สามารถตั้งค่าการแบ่งย่อยไมโครสเต็ป 4 ระดับสำหรับไดรเวอร์ผ่านสวิตช์หมุน 2 ปุ่ม SW5~SW6 ผู้ขับขี่จะต้องหยุดในขณะกำหนดการแบ่งเขต ดูคำแนะนำแผงควบคุมสำหรับการตั้งค่าการแบ่งย่อยไมโครสเต็ป
กระแสไฟขาออก การตั้งค่า	สามารถตั้งค่ากระแสเอาต์พุตได้ 8 กระแสสำหรับไดรเวอร์ผ่านสวิตช์หมุน 3 ปุ่ม SW1~SW3 ดูคำแนะนำแผงควบคุมไดรเวอร์สำหรับการตั้งค่ากระแสเอาต์พุต
ฟังก์ชั่นไหลครึ่งอัตโนมัติ	สามารถตั้งค่าฟังก์ชันครึ่งกระแสอัตโนมัติให้กับไดรเวอร์ผ่านสวิตช์ SW4 ได้ OFF หมายความว่ากระแสไฟนิ่งถูกตั้งไว้ที่ครึ่งหนึ่งของ การดำเนินงานปัจจุบัน; เปิดหมายความว่ากระแสนิ่งและกระแสไดนามิกเหมือนกัน SW4 จะต้องตั้งค่าเป็นปิดสำหรับการใช้งานทั่วไปเพื่อลดการสร้างความร้อนของมอเตอร์และตัวขับ และเพื่อปรับปรุงความน่าเชื่อถือ ประมาณ 0.3 วินาทีหลังจากรถไฟพัลส์หยุด กระแสจะ ลดลงโดยอัตโนมัติ 50% (มูลค่าจริง 55%) และตามทฤษฎีการสร้างความร้อนจะลดลง 65%
อินเตอร์เฟซสัญญาณ	PUเป็นขั้วลบของการควบคุมสัญญาณพัลส์ DIR คือขั้วลบของสัญญาณทิศทาง ENA เป็นขั้วลบของสัญญาณเปิดใช้งาน OPT เป็นขั้วบวกของสัญญาณพัลส์/ทิศทาง/เปิดใช้งาน (ขั้วสาธารณะ 5V)
อินเตอร์เฟซมอเตอร์	A+ และ A- เชื่อมต่อกับขั้วบวกและขั้วลบของขดลวดเฟส A ของสเต็ปเปอร์มอเตอร์ B+ และ B- เชื่อมต่อกับขั้วบวกและขั้วลบของการพันเฟส B ของสเต็ปเปอร์มอเตอร์ เมื่อขดลวดเฟส A และ B ถูกสลับ ทิศทางของมอเตอร์จะกลับกัน
ขั้วต่อสายไฟ	แนะนำให้ใช้แหล่งจ่ายไฟ DC ช่วงแรงดันไฟฟ้าอินพุตการทำงาน: 18V-36VDC, 24V DC
ไฟแสดงสถานะ	มีไฟแสดงสถานะสีเขียว 1 ดวงและไฟแสดงสถานะสีแดง 1 ดวงบนไดรเวอร์ สีเขียวคือไฟแสดงสถานะพลังงาน ซึ่งจะสว่างขึ้นเมื่อไดรเวอร์เชื่อมต่อกับแหล่งจ่ายไฟ สีแดงคือไฟแสดงสถานะความล้มเหลว ซึ่งจะสว่างขึ้นเมื่อมีแรงดันไฟฟ้าเกินหรือกระแสเกินเกิดขึ้น ไฟแสดงสถานะสีแดงจะดับลงหลังจากความล้มเหลวถูกกำจัด ความล้มเหลวของไดรเวอร์สามารถกำจัดได้โดยการเชื่อมต่อกับแหล่งจ่ายไฟใหม่และนำกลับมาใช้ใหม่เท่านั้น
การติดตั้ง หมายเหตุ	ขนาดไดร์เวอร์: 86x55x20.5 มม. ระยะห่างของรูติดตั้ง: 79 มม. สามารถเลือกการติดตั้งได้ทั้งแนวนอนและแนวตั้ง (แนะนำให้ติดตั้งในแนวตั้ง) จะต้องติดตั้งไดรเวอร์ใกล้กับตู้โลหะเพื่อระบายความร้อน

การตั้งค่าพารามิเตอร์

สามารถตั้งค่า Subdivision Precision, Dynamic และ Half/Full Currents ให้กับไดร์เวอร์ MC425E ได้ผ่านสวิตช์หมุนหมายเลข 6 บิต ดังนี้

การตั้งค่าปัจจุบันทำงาน

กระแสไฟขาออกสูงสุด	SW1	SW2	SW3
0.5A	บน	บน	บน
0.7A	ปิด	บน	บน
1.0A	บน	ปิด	บน
1.3A	ปิด	ปิด	บน
1.6A	บน	บน	ปิด
1.9A	ปิด	บน	ปิด
2.2A	บน	ปิด	ปิด
2.5A	ปิด	ปิด	ปิด
