ไดร์เวอร์สเต็ปเปอร์ดิจิตอล 4 เฟสสำหรับสเต็ปเปอร์มอเตอร์

LICHUAN® ไดร์เวอร์สเต็ปเปอร์ดิจิตอล 4 เฟสสำหรับสเต็ปเปอร์มอเตอร์มีการออกแบบที่มีลักษณะเฉพาะ & ประสิทธิภาพการใช้งานจริง และราคาที่แข่งขันได้ สำหรับข้อมูลเพิ่มเติมเกี่ยวกับไดร์เวอร์สเต็ปเปอร์ดิจิตอล 4 เฟสสำหรับสเต็ปเปอร์มอเตอร์ โปรดติดต่อเรา

ส่งคำถาม

รายละเอียดสินค้า

LICHUAN®เป็นไดร์เวอร์สเต็ปเปอร์ดิจิตอล 4 เฟสสำหรับผู้ผลิตสเต็ปเปอร์มอเตอร์และซัพพลายเออร์ในประเทศจีนที่สามารถขายส่งไดร์เวอร์สเต็ปเปอร์ดิจิตอล 4 เฟสสำหรับสเต็ปเปอร์มอเตอร์ เราสามารถให้บริการอย่างมืออาชีพและราคาที่ดีกว่าสำหรับคุณ หากคุณสนใจผลิตภัณฑ์ Digital 4 Phase Stepper Driver สำหรับ Stepper Motors โปรดติดต่อกับเรา เราปฏิบัติตามคุณภาพ มั่นใจได้เลยว่า ราคาของจิตสำนึก การบริการที่ทุ่มเท

การแนะนำสินค้า

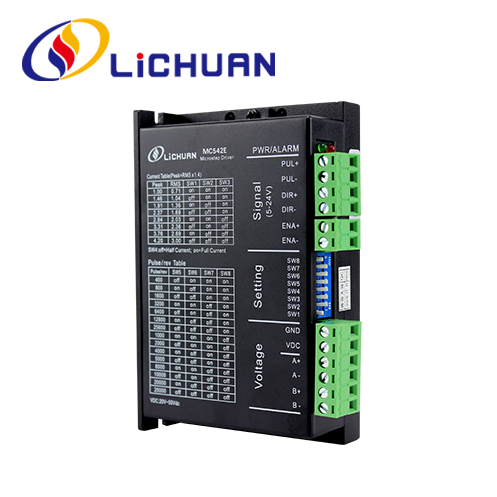

MC542E คือไดรฟ์สเต็ปปิ้งมอเตอร์แบบไฮบริด 2 เฟสดิจิทัลรุ่นใหม่ที่ใช้ DSP พร้อมด้วยอัลกอริธึมการควบคุมขั้นสูง microstepping โดยพลการภายใน 128 และค่ากระแสใดๆภายในกระแสไฟที่กำหนดสามารถตั้งค่าได้ตามความต้องการของผู้ใช้ เนื่องจากจะเพิ่มฟังก์ชั่นการระบุอัตโนมัติของพารามิเตอร์มอเตอร์ภายใน จึงสามารถตั้งค่าพารามิเตอร์การทำงานที่สอดคล้องกันสำหรับมอเตอร์ที่แตกต่างกัน ซึ่งทำให้มอเตอร์ทำงานได้อย่างราบรื่น พร้อมเสียงรบกวนที่น้อยลง เหมาะสำหรับการขับสเต็ปเปอร์มอเตอร์ไฮบริด Nema17, Nema23 แบบ 2 เฟส

คุณสมบัติ MC542E

● แรงดันไฟฟ้า:20~50 VDC;
● กระแสไฟขาออก: 1.0 A~4.2 A;
● ความถี่พัลส์อินพุต: 200KHz;
● ความละเอียดที่เลือกได้ 15 แบบ สูงสุด 25,600 ก้าว/รอบ;
● อินพุตที่เข้ากันได้กับ TTL และแยกทางแสง;
● เทคโนโลยีการควบคุมกระแสไฟฟ้าไซน์บริสุทธิ์
● เทคโนโลยีการปรับตัวเอง
● รองรับโหมด PUL/DIR และ CW/CCW;
● การป้องกันไฟฟ้าลัดวงจร, แรงดันไฟเกิน, กระแสเกิน; · ลดกระแสไฟขณะเดินเบาอัตโนมัติ

พารามิเตอร์ทางเทคนิค

● ช่วงแรงดันไฟฟ้าขาเข้า: DC20V~40V
● กระแสไฟสูงสุดสูงสุด: 4.2A
● ช่วงการแบ่งเขต:200~25600ppr
● รูปแบบพัลส์: พัลส์ + ทิศทาง
● ความถี่ตอบสนองแรงกระตุ้น: 0 ~ 200KHz
● ฟังก์ชั่นปรับพารามิเตอร์มอเตอร์อัตโนมัติ
● มีฟังก์ชันการป้องกัน เช่น แรงดันไฟเกิน กระแสไฟเกิน ข้อผิดพลาดในการติดตามเกินพิกัด ฯลฯ

การใช้งาน

เหมาะสำหรับสเต็ปปิ้งมอเตอร์หลากหลายประเภท ตั้งแต่ NEMA ขนาด 17 ถึง 34 ใช้ได้กับเครื่องจักรหลายประเภท เช่น โต๊ะ X-Y เครื่องแกะสลัก เครื่องติดฉลาก เครื่องตัดเลเซอร์ อุปกรณ์หยิบสินค้า และอื่นๆ ปรับให้เข้ากับการใช้งานที่ต้องการโดยเฉพาะด้วยเสียงรบกวนต่ำ ความร้อนต่ำ ความเร็วสูง และความแม่นยำสูง

พารามิเตอร์ทางเทคนิค

● ช่วงแรงดันไฟฟ้าขาเข้า: DC20V~50V กระแสไฟสูงสุดสูงสุด: 4.2A
● ช่วงการแบ่งเขต:200~25600ppr
● รูปแบบพัลส์: พัลส์ + ทิศทาง
● ความถี่ตอบสนองแรงกระตุ้น: 0 ~ 200KHz
● ฟังก์ชั่นปรับพารามิเตอร์มอเตอร์อัตโนมัติ
● มีฟังก์ชันการป้องกัน เช่น แรงดันไฟเกิน กระแสไฟเกิน ข้อผิดพลาดในการติดตามเกินพิกัดความเผื่อ ฯลฯ

พารามิเตอร์ด้านสิ่งแวดล้อม

● อุณหภูมิการจัดเก็บ:-20 ℃~65 ℃
● อุณหภูมิในการทำงาน:0 ℃~50 ℃
● ความชื้นในการทำงาน:40~90%RH(ไม่ควบแน่น)
● ความถี่การสั่นสะเทือน: น้อยกว่า 0.5G(4.9m/s2)10Hz~ 55Hz(การทำงานไม่ต่อเนื่อง)
● หลีกเลี่ยงฝุ่น คราบน้ำมัน ก๊าซที่มีฤทธิ์กัดกร่อน สถานที่ที่มีความชื้นมากเกินไปและมีการสั่นสะเทือนแรงเกินไป และห้ามก๊าซไวไฟและฝุ่นที่เป็นสื่อกระแสไฟฟ้า

คำอธิบายฟังก์ชั่นการขับเคลื่อน

ฟังก์ชั่นการขับเคลื่อน	คำแนะนำ
ไมโครสเต็ป การตั้งค่าการแบ่งเขต	สามารถตั้งค่าการแบ่งย่อย 15 ไมโครสเต็ปสำหรับไดรเวอร์ผ่านสวิตช์หมุน 4 ปุ่ม SW5~SW8 ผู้ขับขี่จะต้องหยุดในขณะกำหนดการแบ่งเขต ดูคำแนะนำแผงควบคุมสำหรับการตั้งค่าการแบ่งย่อยไมโครสเต็ป
กระแสไฟขาออก การตั้งค่า	สามารถตั้งค่ากระแสเอาต์พุตได้ 8 กระแสสำหรับไดรเวอร์ผ่านสวิตช์หมุน 3 ปุ่ม SW1~SW3 ดูคำแนะนำแผงควบคุมไดรเวอร์สำหรับการตั้งค่ากระแสเอาต์พุต
ฟังก์ชั่นไหลครึ่งอัตโนมัติ	สามารถตั้งค่าฟังก์ชันครึ่งกระแสอัตโนมัติให้กับไดรเวอร์ผ่านสวิตช์ SW4 ได้ OFF หมายความว่ากระแสไฟนิ่งถูกตั้งไว้ที่ครึ่งหนึ่งของ การดำเนินงานปัจจุบัน; เปิดหมายความว่ากระแสนิ่งและกระแสไดนามิกเหมือนกัน SW4 จะต้องตั้งค่าเป็นปิดสำหรับการใช้งานทั่วไปเพื่อลดการสร้างความร้อนของมอเตอร์และตัวขับ และเพื่อปรับปรุงความน่าเชื่อถือ ประมาณ 0.3 วินาทีหลังจากรถไฟพัลส์หยุด กระแสจะ ลดลงโดยอัตโนมัติ 50% (มูลค่าจริง 55%) และตามทฤษฎีการสร้างความร้อนจะลดลง 65%
อินเตอร์เฟซสัญญาณ	PUL+ และ PUL- เป็นขั้วบวกและขั้วลบของการควบคุมสัญญาณพัลส์ DIR+ และ DIR- เป็นขั้วบวกและลบของสัญญาณทิศทาง ENA+ และ ENA- เป็นขั้วบวกและลบของสัญญาณเปิดใช้งาน
อินเตอร์เฟซมอเตอร์	A+ และ A- เชื่อมต่อกับขั้วบวกและขั้วลบของขดลวดเฟส A ของสเต็ปเปอร์มอเตอร์ B+ และ B- เชื่อมต่อกับขั้วบวกและขั้วลบ เมื่อขดลวดเฟส A และ B ถูกสลับ ทิศทางของมอเตอร์จะกลับกัน
ขั้วต่อสายไฟ	แหล่งจ่ายไฟ DC, ช่วงแรงดันไฟฟ้าอินพุตการทำงาน: 20V ~ 50VDC, แนะนำให้ใช้แรงดันไฟฟ้าในการทำงาน 36VDC, แหล่งจ่ายไฟจะต้องสูงกว่า 100W
ไฟแสดงสถานะ	มีไฟแสดงสถานะสีเขียว 1 ดวงและไฟแสดงสถานะสีแดง 1 ดวงบนไดรเวอร์ สีเขียวคือไฟแสดงสถานะพลังงาน ซึ่งจะสว่างขึ้นเมื่อไดรเวอร์เชื่อมต่อกับแหล่งจ่ายไฟ สีแดงคือไฟแสดงสถานะความล้มเหลวซึ่งจะสว่างขึ้นเมื่อเกิดไฟฟ้าขัดข้องหรือกระแสไฟเกิน ไฟแสดงสถานะสีแดงจะดับลงหลังจากกำจัดความล้มเหลวแล้ว ความล้มเหลวของไดรเวอร์สามารถกำจัดได้โดยการเชื่อมต่อกับแหล่งจ่ายไฟใหม่และนำกลับมาใช้ใหม่เท่านั้น
การติดตั้ง หมายเหตุ	ขนาดไดร์เวอร์: 117x78x34 มม. ระยะห่างระหว่างรูติดตั้ง: 111 มม. สามารถเลือกการติดตั้งได้ทั้งแนวนอนและแนวตั้ง (แนะนำให้ติดตั้งในแนวตั้ง) จะต้องติดตั้งไดรเวอร์ใกล้กับตู้โลหะเพื่อระบายความร้อน

การตั้งค่าพารามิเตอร์

สามารถตั้งค่า Subdivision Precision, Dynamic และ Half/Full Currents ให้กับไดร์เวอร์ MC542E ได้ผ่านสวิตช์หมุนหมายเลข 8 บิต ดังนี้

การตั้งค่าปัจจุบันทำงาน

กระแสไฟขาออกสูงสุด	กระแสไฟขาออกเฉลี่ย	SW1	SW2	SW3
1.0A	0.71เอ	บน	บน	บน
1.46ก	1.04เอ	ปิด	บน	บน
1.91ก	1.36A	บน	ปิด	บน
2.37ก	1.69A	ปิด	ปิด	บน
2.84ก	2.03ก	บน	บน	ปิด
3.31ก	2.36ก	ปิด	บน	ปิด
3.76ก	2.69A	บน	ปิด	ปิด
4.2A	3.0A	ปิด	ปิด	ปิด

ขนาดการติดตั้ง (หน่วย: มม.)

การตั้งค่าการแบ่งย่อยแบบไมโครสเต็ป

ขั้นตอน/การปฏิวัติ	SW5	SW6	SW7	SW8
ค่าเริ่มต้น	บน	บน	บน	บน
400	ปิด	บน	บน	บน
800	บน	ปิด	บน	บน
1600	ปิด	ปิด	บน	บน
3200	บน	บน	ปิด	บน
6400	ปิด	บน	ปิด	บน
12800	บน	ปิด	ปิด	บน
25600	ปิด	ปิด	ปิด	บน
1000	บน	บน	บน	ปิด
2000	ปิด	บน	บน	ปิด
4000	บน	ปิด	บน	ปิด
5000	ปิด	ปิด	บน	ปิด
8000	บน	บน	ปิด	ปิด
10000	ปิด	บน	ปิด	ปิด
20000	บน	ปิด	ปิด	ปิด
25000	ปิด	ปิด	ปิด	ปิด
