ตัวขับมอเตอร์ 2 เฟสที่เชื่อถือได้สำหรับสเต็ปเปอร์มอเตอร์

ขายร้อนราคาต่ำที่เชื่อถือได้ไดร์เวอร์มอเตอร์ 2 เฟสสำหรับสเต็ปเปอร์มอเตอร์ LICHUAN® เป็นไดร์เวอร์มอเตอร์ 2 เฟสที่เชื่อถือได้สำหรับผู้ผลิตสเต็ปเปอร์มอเตอร์และซัพพลายเออร์ในประเทศจีน

ส่งคำถาม

รายละเอียดสินค้า

LICHUAN® เป็นผู้ผลิตและผู้จัดจำหน่ายมอเตอร์ 2 เฟสที่เชื่อถือได้ของจีนสำหรับ Stepper Motors หากคุณกำลังมองหาไดรเวอร์มอเตอร์ 2 เฟสที่เชื่อถือได้ที่ดีที่สุดสำหรับ Stepper Motors ด้วยราคาต่ำ ปรึกษาเราตอนนี้!

การแนะนำสินค้า

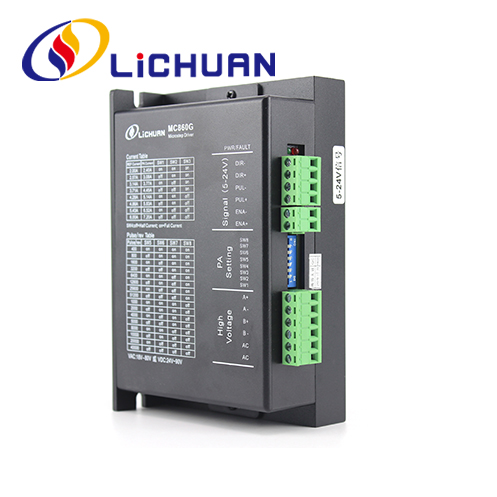

MC860G ใช้ชิป DSP ควบคุมมอเตอร์พิเศษล่าสุดและเทคโนโลยีการควบคุมเซอร์โว แก้ปัญหาขั้นตอนที่ขาดหายไปสำหรับสเต็ปเปอร์มอเตอร์แบบวงเปิดได้อย่างสมบูรณ์ ปรับปรุงประสิทธิภาพของมอเตอร์ด้วยความเร็วสูงอย่างเห็นได้ชัด ลดการสร้างความร้อนและการสั่นสะเทือนของมอเตอร์ เพิ่มความเร็วในการประมวลผลและความแม่นยำของเครื่องจักร ลดลง การใช้พลังงาน. ใช้กับสเต็ปเปอร์มอเตอร์ไฮบริด Nema34 2 เฟส สะดวกสำหรับการอัพเกรดโซลูชันไดรเวอร์สเต็ปเปอร์แบบดั้งเดิมและลดต้นทุนได้มาก

คุณสมบัติ MC860G

● ช่วงแรงดันไฟฟ้าขาเข้า: DC24V~110V/AC18V~80V
● กระแสไฟสูงสุดสูงสุด: 7.2A
● ช่วงการแบ่งเขต: 400~51200ppr
● รูปแบบพัลส์: พัลส์ + ทิศทาง
● ความถี่ตอบสนองแรงกระตุ้น: 0 ~ 200KHz
● ฟังก์ชั่นปรับพารามิเตอร์มอเตอร์อัตโนมัติ พร้อมฟังก์ชั่นป้องกัน เช่น แรงดันไฟฟ้าเกิน กระแสเกิน ข้อผิดพลาดในการติดตามเกินพิกัด ฯลฯ

พารามิเตอร์ทางเทคนิค

● ช่วงแรงดันไฟฟ้าขาเข้า: DC24V~110V/AC18V~80V กระแสสูงสุดสูงสุด: 7.2A
● ช่วงการแบ่งเขต:400~51200ppr
● รูปแบบพัลส์: พัลส์ + ทิศทาง
● ความถี่ตอบสนองแรงกระตุ้น: 0 ~ 200KHz
● ฟังก์ชั่นปรับพารามิเตอร์มอเตอร์อัตโนมัติ
● มีฟังก์ชันการป้องกัน เช่น กระแสไฟเกิน การติดตามข้อผิดพลาดเกินพิกัดความเผื่อ ฯลฯ

พารามิเตอร์ด้านสิ่งแวดล้อม

● อุณหภูมิในการจัดเก็บ:-20°C~65 ℃ · อุณหภูมิในการทำงาน:0 ℃~50 ℃
● ความชื้นในการทำงาน:40~90%RH(ไม่ควบแน่น)
● ความถี่การสั่นสะเทือน: น้อยกว่า 0.5G (4.9m/s2)10Hz~ 55Hz(การทำงานไม่ต่อเนื่อง)
● หลีกเลี่ยงฝุ่น คราบน้ำมัน ก๊าซที่มีฤทธิ์กัดกร่อน สถานที่ที่มีความชื้นมากเกินไปและมีการสั่นสะเทือนแรงเกินไป และห้ามก๊าซไวไฟและฝุ่นที่เป็นสื่อกระแสไฟฟ้า

คำอธิบายฟังก์ชั่นการขับเคลื่อน

ฟังก์ชั่นการขับเคลื่อน	คำแนะนำ
ไมโครสเต็ป การตั้งค่าการแบ่งเขต	สามารถตั้งค่าการแบ่งย่อย 15 ไมโครสเต็ปสำหรับไดรเวอร์ผ่านสวิตช์หมุน 4 ปุ่ม SW5~SW8 ผู้ขับขี่จะต้องหยุดในขณะกำหนดการแบ่งเขต ดูคำแนะนำแผงควบคุมสำหรับการตั้งค่าการแบ่งย่อยไมโครสเต็ป
การตั้งค่ากระแสไฟขาออก	สามารถตั้งค่ากระแสเอาต์พุตได้ 8 กระแสสำหรับไดรเวอร์ผ่านสวิตช์หมุน 3 ปุ่ม SW1~SW3 ดูคำแนะนำที่แผงไดรเวอร์สำหรับการตั้งค่ากระแสเอาต์พุต
ฟังก์ชั่นไหลครึ่งอัตโนมัติ	สามารถตั้งค่าฟังก์ชันครึ่งกระแสอัตโนมัติให้กับไดรเวอร์ผ่านสวิตช์ SW4 ได้ OFF หมายความว่ากระแสไฟนิ่งถูกตั้งไว้ที่ครึ่งหนึ่งของ การดำเนินงานปัจจุบัน; เปิดหมายความว่ากระแสนิ่งและกระแสไดนามิกเหมือนกัน SW4 จะต้องตั้งค่าเป็น OFF สำหรับการใช้งานทั่วไป ลดการเกิดความร้อนของมอเตอร์และตัวขับและเพื่อเพิ่มความน่าเชื่อถือ ประมาณ 0.3 วินาทีหลังจากรถไฟพัลส์หยุด กระแสไฟฟ้าจะลดลง 50% โดยอัตโนมัติ (ค่าจริง 55%) และตามทฤษฎี การสร้างความร้อนจะลดลง 65%
อินเตอร์เฟซสัญญาณ	PUL+ และ PUL-เป็นขั้วบวกและขั้วลบของการควบคุมสัญญาณพัลส์ DIR+ และ DIR- เป็นขั้วบวกและขั้วลบของสัญญาณทิศทาง ENA+ และ ENA- เป็นขั้วบวกและขั้วลบของสัญญาณเปิดใช้งาน
อินเตอร์เฟซมอเตอร์	A+ และ A- เชื่อมต่อกับขั้วบวกและขั้วลบของขดลวดเฟส A ของสเต็ปเปอร์มอเตอร์ B+ และ B- เชื่อมต่อกับขั้วบวกและขั้วลบของการพันเฟส B ของสเต็ปเปอร์มอเตอร์ เมื่อขดลวดเฟส A และ B ถูกสลับ ทิศทางของมอเตอร์จะกลับกัน
ขั้วต่อสายไฟ	ขับเคลื่อนด้วยแหล่งจ่ายไฟ AC/DC ช่วงแรงดันไฟฟ้าคือ 24 ~ 110VDC หรือ 18 ~ 80VAC และขั้วต่อจะไม่แบ่งออกเป็นขั้วบวกและขั้วลบ แหล่งจ่ายไฟที่แนะนำ DC 48V กำลังไฟมากกว่า 250W
ไฟแสดงสถานะ	มีไฟแสดงสถานะสีเขียว 1 ดวงและไฟแสดงสถานะสีแดง 1 ดวงบนไดรเวอร์ สีเขียวคือไฟแสดงสถานะพลังงาน ซึ่งจะสว่างขึ้นเมื่อไดรเวอร์เชื่อมต่อกับแหล่งจ่ายไฟ สีแดงคือไฟแสดงสถานะความล้มเหลวซึ่งจะสว่างขึ้นเมื่อเกิดไฟฟ้าขัดข้องหรือกระแสไฟเกิน ไฟแสดงสถานะสีแดงจะดับลงหลังจากกำจัดความล้มเหลวแล้ว ความล้มเหลวของไดรเวอร์สามารถกำจัดได้โดยการเชื่อมต่อกับแหล่งจ่ายไฟใหม่และนำกลับมาใช้ใหม่เท่านั้น
การติดตั้ง หมายเหตุ	ขนาดไดร์เวอร์: 150x97.5x52.6 มม. ระยะห่างของรูติดตั้ง: 138.5 มม. สามารถเลือกการติดตั้งได้ทั้งแนวนอนและแนวตั้ง (แนะนำให้ติดตั้งในแนวตั้ง) จะต้องติดตั้งไดรเวอร์ใกล้กับตู้โลหะเพื่อระบายความร้อน

การตั้งค่าพารามิเตอร์

สามารถตั้งค่าความแม่นยำของการแบ่งย่อย การทำงาน และกระแสครึ่ง/เต็มสำหรับไดร์เวอร์ MC860G ได้โดยใช้สวิตช์หมุนหมายเลข 8 บิต ดังนี้

การตั้งค่าปัจจุบันทำงาน

กระแสไฟขาออกสูงสุด	กระแสไฟขาออกเฉลี่ย	SW1	SW2	SW3
2.4A	2.0A	บน	บน	บน
3.08ก	2.57ก	ปิด	บน	บน
3.77ก	3.14ก	บน	ปิด	บน
4.45ก	3.71ก	ปิด	ปิด	บน
5.14ก	4.28ก	บน	บน	ปิด
5.83ก	4.86ก	ปิด	บน	ปิด
6.52ก	5.43ก	บน	ปิด	ปิด
7.2A	6.0A	ปิด	ปิด	ปิด

ขนาดการติดตั้ง (หน่วย: มม.)

การตั้งค่าการแบ่งย่อยแบบไมโครสเต็ป

ขั้นตอน/การปฏิวัติ	SW5	SW6	SW7	SW8
400	บน	บน	บน	บน
800	ปิด	บน	บน	บน
1600	บน	ปิด	บน	บน
3200	ปิด	ปิด	บน	บน
6400	บน	บน	ปิด	บน
12800	ปิด	บน	ปิด	บน
25600	บน	ปิด	ปิด	บน
51200	ปิด	ปิด	ปิด	บน
1000	บน	บน	บน	ปิด
2000	ปิด	บน	บน	ปิด
4000	บน	ปิด	บน	ปิด
5000	ปิด	ปิด	บน	ปิด
8000	บน	บน	ปิด	ปิด
10000	ปิด	บน	ปิด	ปิด
20000	บน	ปิด	ปิด	ปิด
40000
