มินิไดร์เวอร์สเต็ปเปอร์ 2 เฟสขนาดเล็ก

โรงงานขนาดเล็ก 2 เฟส Stepper Driver Mini ผลิตในประเทศจีนด้วยราคาต่ำ LICHUAN® เป็นผู้ผลิตและจำหน่ายมินิสเต็ปเปอร์ไดร์เวอร์ 2 เฟสขนาดเล็กในประเทศจีน

ส่งคำถาม

รายละเอียดสินค้า

ขายตรงจากโรงงานคุณภาพขนาดเล็ก 2 เฟส Stepper Driver Mini พร้อมผู้ผลิตและซัพพลายเออร์ราคาต่ำ LICHUAN® เป็นผู้ผลิตและจำหน่ายมินิสเต็ปเปอร์ไดร์เวอร์ 2 เฟสขนาดเล็กในประเทศจีน

การแนะนำสินค้า

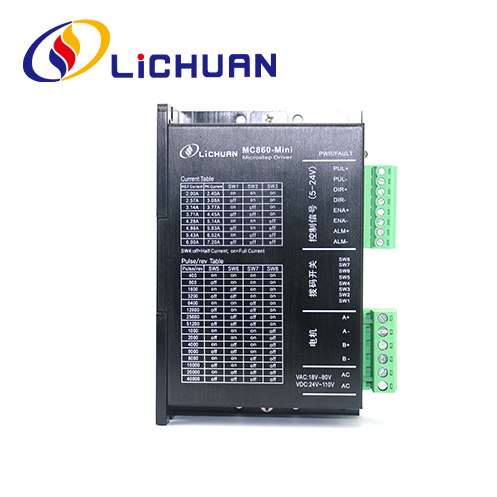

MC860H(E) mini เป็นไดรฟ์สเต็ปดิจิทัล 86 ตัวที่พัฒนาขึ้นโดยใช้ชิป ARM ประสิทธิภาพสูงและใช้พลังงานต่ำ มีตัวควบคุมอัจฉริยะพร้อมฟังก์ชันการควบคุมตนเองของพารามิเตอร์ PID ดังนั้นพารามิเตอร์ที่เหมาะสมที่สุดจึงสามารถสร้างได้โดยอัตโนมัติสำหรับมอเตอร์ต่างๆ โดยไม่ต้องมีการควบคุมด้วยตนเอง ทำให้ประสิทธิภาพการทำงานของมอเตอร์ดีที่สุด เสียงมอเตอร์ของไดรฟ์นี้ต่ำมาก ทำให้ได้ประสิทธิภาพด้านต้นทุนที่สูง

ลักษณะการทำงาน

● ช่วงแรงดันไฟฟ้าขาเข้า: DC20V~90V/AC18V~80V
● สูงสุด กระแสสูงสุด: 7.2A
● ช่วงการแบ่งเขต: 400~51200ppr
● รูปแบบพัลส์:พัลส์+ทิศทาง
● ความถี่ตอบสนองพัลส์:0~200KHz
● การควบคุมตนเองของพารามิเตอร์มอเตอร์
● มีข้อผิดพลาดเกี่ยวกับแรงดันไฟเกิน กระแสไฟเกิน และการติดตาม และ ฟังก์ชั่นการป้องกันที่ไม่ยอมรับ ฯลฯ

สภาพแวดล้อมการทำงานและพารามิเตอร์

● อุณหภูมิในการจัดเก็บ: -20°C~65°C
● อุณหภูมิในการทำงาน: 0°C~50°C
● ความชื้นในการทำงาน: 40~90%RH (ไม่มีการควบแน่น)
● ความถี่การสั่นสะเทือน: < 0.5G (4.9m/s2), 10~60 Hz (การทำงานที่ไม่ต่อเนื่อง)
● ควรหลีกเลี่ยงสถานที่ที่มีฝุ่น คราบน้ำมัน ก๊าซที่มีฤทธิ์กัดกร่อน ความชื้นสูง และการสั่นสะเทือน ควรห้ามใช้ก๊าซที่ติดไฟได้และฝุ่นที่เป็นสื่อกระแสไฟฟ้า

การใช้งานหลัก

เหมาะสำหรับอุปกรณ์อัตโนมัติและเครื่องมือในด้านการควบคุมการเคลื่อนไหวต่างๆ เช่น การประมวลผลและการตรวจจับทางอิเล็กทรอนิกส์ บรรจุภัณฑ์เซมิคอนดักเตอร์ การตัดและการเชื่อมด้วยเลเซอร์ การตั้งค่าการพิมพ์ด้วยเลเซอร์ เครื่องจักรบรรจุภัณฑ์ เครื่องแกะสลัก ปากกามาร์กเกอร์ เครื่องตัด เครื่องพล็อตเตอร์เครื่องแต่งกาย เครื่องมือกล CNC ขนาดกลาง และระบบอัตโนมัติ อุปกรณ์ประกอบ

พารามิเตอร์ทางเทคนิค

● ช่วงแรงดันไฟฟ้าขาเข้า: DC24V~110V/AC18V~80V
● กระแสไฟสูงสุดสูงสุด: 7.2A
● ช่วงการแบ่งเขต: 400~51200ppr
● รูปแบบพัลส์: พัลส์ + ทิศทาง
● ความถี่ตอบสนองแรงกระตุ้น: 0 ~ 200KHz
● ฟังก์ชั่นปรับพารามิเตอร์มอเตอร์อัตโนมัติ
● มีฟังก์ชันป้องกันกระแสเกิน แรงดันไฟเกิน และการป้องกันอื่นๆ

พารามิเตอร์ด้านสิ่งแวดล้อม

● อุณหภูมิในการจัดเก็บ:-20°C~65 ℃
● อุณหภูมิในการทำงาน:0° ℃~50 ℃
● ความชื้นในการทำงาน: 40~90%RH (ไม่ควบแน่น)
● ความถี่การสั่นสะเทือน: น้อยกว่า 0.5G(4.9m/s2)10Hz~ 55Hz(การทำงานไม่ต่อเนื่อง)
● หลีกเลี่ยงฝุ่น คราบน้ำมัน ก๊าซที่มีฤทธิ์กัดกร่อน สถานที่ที่มีความชื้นมากเกินไปและมีการสั่นสะเทือนแรงเกินไป และห้ามก๊าซไวไฟและฝุ่นที่เป็นสื่อกระแสไฟฟ้า

คำอธิบายฟังก์ชั่นการขับเคลื่อน

ฟังก์ชั่นการขับเคลื่อน	คำแนะนำ
ไมโครสเต็ป การตั้งค่าการแบ่งเขต	จำนวนการแบ่งย่อยระดับไมโครของไดรเวอร์ถูกกำหนดโดยสวิตช์ DIP สี่ตัว SW5~SW8 มีการแบ่งย่อยขั้นย่อย 16 ขั้น ทั้งหมด. เมื่อผู้ใช้ตั้งค่าการแบ่งย่อย ควรหยุดผู้ขับขี่ก่อน สำหรับการตั้งค่าคะแนน โปรดปฏิบัติตามคำแนะนำบนแผงควบคุมผู้ขับขี่
กระแสไฟขาออก การตั้งค่า	กระแสไฟขาออกของไดรเวอร์ถูกกำหนดโดยสวิตช์ DIP สามตัว SW1 ~ SW3 และกระแสไฟขาออกมี 8 เกียร์ สำหรับการตั้งค่ากระแสเอาต์พุตเฉพาะ โปรดดูคำอธิบายแผงไดรเวอร์
ฟังก์ชั่นไหลครึ่งอัตโนมัติ	ผู้ใช้สามารถตั้งค่าฟังก์ชันไหลครึ่งอัตโนมัติของไดรเวอร์ผ่านสวิตช์ SW4 OFF หมายความว่ากระแสนิ่งถูกตั้งค่าไว้ที่ครึ่งหนึ่งของกระแสไดนามิก และ ON หมายความว่ากระแสนิ่งและกระแสไดนามิกเท่ากัน ในการใช้งานทั่วไป SW4 ควรตั้งค่าเป็น OFF เป็น ลดการสร้างความร้อนของมอเตอร์และตัวขับและปรับปรุงความน่าเชื่อถือ ประมาณ 0.3 วินาทีหลังจากที่รถไฟพัลส์หยุด กระแสไฟฟ้าจะลดลง 50% โดยอัตโนมัติ (ค่าจริง 55%) ค่าความร้อนจะลดลงทางทฤษฎี 65%
อินเตอร์เฟซสัญญาณ	PUL+และ PUL- คือปลายด้านบวกและด้านลบของสัญญาณพัลส์ควบคุม DIR+และ DIR- คือปลายบวกและลบของสัญญาณทิศทาง: ENA+ และ ENA- คือปลายบวกและลบของสัญญาณเปิดใช้งาน ALM+ และ ALM- คือเอาท์พุตสัญญาณเตือน
อินเตอร์เฟซมอเตอร์	A+ และ A- เชื่อมต่อกับปลายบวกและลบของขดลวดเฟส A ของสเต็ปปิ้งมอเตอร์ B+ และ B- เชื่อมต่อกับปลายด้านบวกและด้านลบของขดลวดเฟส B ของสเต็ปปิ้งมอเตอร์ เมื่อมีการสลับขดลวดสองเฟส A และ B ทิศทางของมอเตอร์สามารถย้อนกลับได้
ขั้วต่อสายไฟ	ใช้แหล่งจ่ายไฟ AC/DC ช่วงแรงดันไฟฟ้าคือ 24 ~ 110VDC หรือ 18 ~ 80VAC ขั้วต่อจะไม่แบ่งออกเป็นขั้วบวกและขั้วลบ แหล่งจ่ายไฟที่แนะนำคือ DC 48V และกำลังไฟมากกว่า 250W
ไฟแสดงสถานะ	ไดรฟ์มีไฟแสดงสถานะสองดวง สีแดงและสีเขียว ไฟสีเขียวคือไฟแสดงสถานะเพาเวอร์ เมื่อคนขับเปิดอยู่ ไฟสีเขียวจะเป็น เปิดอยู่เสมอ; ไฟสีแดงเป็นตัวบ่งชี้ความผิดปกติ เมื่อมีแรงดันไฟฟ้าเกินหรือกระแสเกิน ข้อผิดพลาดไฟจะเปิดอยู่เสมอ หลังจากล้างข้อผิดพลาดแล้ว ไฟสีแดงจะดับลง เมื่อไดรฟ์ล้มเหลว เฉพาะวงจรพลังงานและการเปิดใช้งานใหม่เท่านั้นที่สามารถแก้ไขข้อผิดพลาดได้
การติดตั้ง หมายเหตุ	ขนาดภายนอกของไดรเวอร์คือ: 11 9 x76 x34 มม. และระยะห่างของรูยึดคือ 112 มม. สามารถติดตั้งในแนวนอนหรือแนวตั้งได้ (แนะนำให้ติดตั้งในแนวตั้ง) เมื่อติดตั้งควรอยู่ใกล้กับตู้โลหะเพื่อช่วยในการระบายความร้อน

การตั้งค่าพารามิเตอร์

สามารถตั้งค่าความแม่นยำของการแบ่งย่อย กระแสไดนามิก และกระแสครึ่ง/เต็ม สำหรับไดรเวอร์ MC860-Mini ผ่านสวิตช์หมุนหมายเลข 8 บิต ดังนี้

การตั้งค่าปัจจุบันทำงาน

กระแสไฟขาออกสูงสุด	กระแสไฟขาออกเฉลี่ย	SW1	SW2	SW3
2.4A	2.0A	บน	บน	บน
3.08ก	2.57ก	ปิด	บน	บน
3.77ก	3.14ก	บน	ปิด	บน
4.45ก	3.71ก	ปิด	ปิด	บน
5.14ก	4.28ก	บน	บน	ปิด
5.83ก	4.86ก	ปิด	บน	ปิด
6.52ก	5.43ก	บน	ปิด	ปิด
7.2A	6.0A	ปิด	ปิด	ปิด

ขนาดการติดตั้ง (หน่วย: มม.)

การตั้งค่าการแบ่งย่อยแบบไมโครสเต็ป

ขั้นตอน/การปฏิวัติ	SW5	SW6	SW7	SW8
400	บน	บน	บน	บน
800	ปิด	บน	บน	บน
1600	บน	ปิด	บน	บน
3200	ปิด	ปิด	บน	บน
6400	บน	บน	ปิด	บน
12800	ปิด	บน	ปิด	บน
25600	บน	ปิด	ปิด	บน
51200	ปิด	ปิด	ปิด	บน
1000	บน	บน	บน	ปิด
2000	ปิด	บน	บน	ปิด
4000	บน	ปิด	บน	ปิด
5000	ปิด	ปิด	บน	ปิด
8000	บน	บน	ปิด	ปิด
10000	ปิด	บน	ปิด	ปิด
20000	บน	ปิด	ปิด	ปิด
40000	ปิด	ปิด	ปิด	ปิด
