LICHUAN® เป็นหนึ่งในผู้ผลิตและซัพพลายเออร์ Stepper Driver Mini ที่มีชื่อเสียงของจีน โรงงานของเราเชี่ยวชาญในการผลิต Stepper Driver Mini แบบโปรไฟล์ต่ำ ยินดีต้อนรับสู่การซื้อ Stepper Driver Mini แบบ Low-profile จากเรา ทุกคำขอจากลูกค้าจะได้รับการตอบกลับภายใน 24 ชั่วโมง
การแนะนำสินค้า

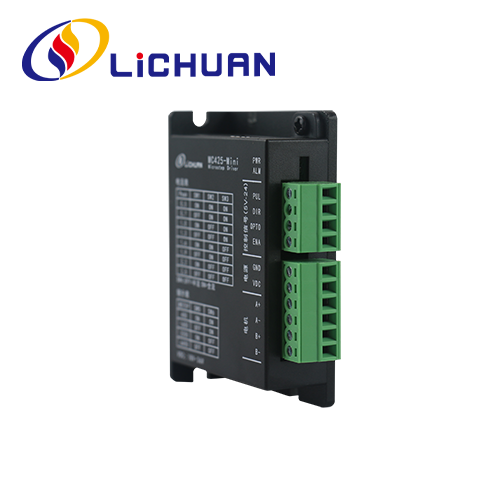

ตามโครงร่างเทคโนโลยีชิป ARM ล่าสุด โดยทั่วไปแล้ว สเต็ปมอเตอร์แรงดันต่ำดิจิทัล MC425-Mini มาพร้อมกับซีรีส์มอเตอร์สเต็ปสองเฟส 35, 39 และ 42 เพื่อให้ได้ประสิทธิภาพความเร็วปานกลางและความเร็วต่ำที่ยอดเยี่ยม สามารถตั้งค่าการแบ่งย่อยใดๆ ภายใน 400~6400 และกระแสใดๆ ภายในช่วงพิกัดสำหรับการใช้งานในอุปกรณ์ขนาดเล็กส่วนใหญ่ได้ มีการนำเทคโนโลยีการแบ่งย่อยขนาดเล็กในตัวมาใช้ ซึ่งสามารถช่วยให้บรรลุผลของการแบ่งย่อยที่สูงได้แม้จะอยู่ภายใต้การแบ่งย่อยที่ต่ำก็ตาม การทำงานที่ความเร็วกลางหรือต่ำมีความเสถียรมาก และเสียงมอเตอร์ขับเคลื่อนต่ำมาก ไดรเวอร์สามารถจับคู่กับสเต็ปเปอร์มอเตอร์วงเปิด Nema17 2 เฟส
ลักษณะการทำงาน
● ช่วงแรงดันไฟฟ้าขาเข้า: DC18V~36V
● สูงสุด กระแสสูงสุด: 2.5A
● ช่วงการแบ่งเขต: 400~6400ppr
● รูปแบบพัลส์: พัลส์ + ทิศทาง
● ความถี่ตอบสนองพัลส์: 0 ~ 200KHz
● การควบคุมตนเองของพารามิเตอร์มอเตอร์
● มีแรงดันไฟฟ้าเกิน กระแสเกิน และ t
คุณสมบัติ MC425Emini
● ช่วงแรงดันไฟฟ้าขาเข้า: DC18V~36V
● กระแสไฟสูงสุดสูงสุด: 2.5A
● ช่วงการแบ่งเขต: 400~6400ppr
● รูปแบบพัลส์: พัลส์ + ทิศทาง
● ความถี่ตอบสนองแรงกระตุ้น: 0 ~ 200KHz
● ฟังก์ชั่นปรับพารามิเตอร์มอเตอร์อัตโนมัติ พร้อมฟังก์ชั่นป้องกัน เช่น แรงดันไฟฟ้าเกิน กระแสไฟเกิน ข้อผิดพลาดในการติดตามเกินพิกัด ฯลฯ
● รายละเอียดเพิ่มเติม โปรดตรวจสอบคู่มือผู้ขับขี่ในแค็ตตาล็อก "ดาวน์โหลด"
สภาพแวดล้อมการทำงานและพารามิเตอร์
● อุณหภูมิในการจัดเก็บ: -20°C~65°C
● อุณหภูมิในการทำงาน: 0°C~50°C
● ความชื้นในการทำงาน: 40~90%RH (ไม่มีการควบแน่น)
● ความถี่การสั่นสะเทือน: < 0.5G (4.9m/s2), 10~60 Hz (การทำงานที่ไม่ต่อเนื่อง)
● ควรหลีกเลี่ยงสถานที่ที่มีฝุ่น คราบน้ำมัน ก๊าซที่มีฤทธิ์กัดกร่อน ความชื้นสูง และการสั่นสะเทือน ควรห้ามใช้ก๊าซที่ติดไฟได้และฝุ่นที่เป็นสื่อกระแสไฟฟ้า
พารามิเตอร์ทางเทคนิค
● อุณหภูมิในการจัดเก็บ: -20°C~65°C
● อุณหภูมิในการทำงาน: 0°C~50°C
● ความชื้นในการทำงาน: 40~90%RH (ไม่มีการควบแน่น)
● Vibration frequency: < 0.5G (4.9m/s2), 10~60 Hz
(การทำงานที่ไม่ต่อเนื่อง)
● สถานที่ที่มีฝุ่นละออง คราบน้ำมัน ก๊าซที่มีฤทธิ์กัดกร่อน มีความชื้นสูง และ
ควรหลีกเลี่ยงการสั่นสะเทือน ควรห้ามใช้ก๊าซที่ติดไฟได้และฝุ่นที่เป็นสื่อกระแสไฟฟ้า
การใช้งานหลัก
เหมาะสำหรับอุปกรณ์อัตโนมัติและเครื่องมือในด้านการควบคุมการเคลื่อนไหวต่างๆ เช่น การประมวลผลและการตรวจจับทางอิเล็กทรอนิกส์ บรรจุภัณฑ์เซมิคอนดักเตอร์ การตัดและการเชื่อมด้วยเลเซอร์ การตั้งค่าการพิมพ์ด้วยเลเซอร์ เครื่องจักรบรรจุภัณฑ์ เครื่องแกะสลัก ปากกามาร์กเกอร์ เครื่องตัด เครื่องพล็อตเตอร์เครื่องแต่งกาย CNC ขนาดกลาง
พารามิเตอร์ทางเทคนิค
● ช่วงแรงดันไฟฟ้าขาเข้า: DC24V~110V/AC18V~80V
● กระแสไฟสูงสุดสูงสุด:7.2A
● ความต้านทานของฉนวน: 500M
● มีฟังก์ชันป้องกันกระแสเกิน แรงดันไฟเกิน และการป้องกันอื่นๆ
พารามิเตอร์ด้านสิ่งแวดล้อม
● อุณหภูมิในการจัดเก็บ:-20° ℃~80 ℃
● อุณหภูมิในการทำงาน:0 ℃~55 ℃
● ความชื้นในการทำงาน:90%RH (ไม่ควบแน่น)
● ความถี่การสั่นสะเทือน: น้อยกว่า 0.5G(4.9m/s2)10Hz~ 60Hz(การทำงานไม่ต่อเนื่อง)
● หลีกเลี่ยงฝุ่น คราบน้ำมัน ก๊าซที่มีฤทธิ์กัดกร่อน สถานที่ที่มีความชื้นมากเกินไปและมีการสั่นสะเทือนแรงเกินไป และห้าม
ก๊าซไวไฟและฝุ่นที่เป็นสื่อกระแสไฟฟ้า
คำอธิบายฟังก์ชั่นการขับเคลื่อน
ฟังก์ชั่นการขับเคลื่อน |
คำแนะนำ |
ช่วงความเร็ว การตั้งค่า |
สวิตช์ DIP สี่ตัว SW5~SW8 ใช้เพื่อตั้งค่าช่วงความเร็วของไดรฟ์ มีช่วงความเร็วทั้งหมด 16 ช่วง เมื่อผู้ใช้ตั้งค่า ความเร็ว ควรหยุดการขับก่อน สำหรับการตั้งค่าช่วงความเร็วเฉพาะ โปรดปฏิบัติตามคำแนะนำบนแผงไดรฟ์ |
การตั้งค่ากระแสไฟขาออก |
สามารถตั้งค่ากระแสเอาต์พุตได้ 8 กระแสสำหรับไดรเวอร์ผ่านสวิตช์หมุน 3 ปุ่ม SW1~SW3 ดูคำแนะนำที่แผงไดรเวอร์สำหรับการตั้งค่ากระแสเอาต์พุต |
ฟังก์ชั่นการไหลครึ่งอัตโนมัติ |
สามารถตั้งค่าฟังก์ชันครึ่งกระแสอัตโนมัติให้กับไดรเวอร์ผ่านสวิตช์ SW4 ได้ OFF หมายความว่ากระแสไฟนิ่งถูกตั้งไว้ที่ครึ่งหนึ่งของ การดำเนินงานปัจจุบัน; เปิดหมายความว่ากระแสนิ่งและกระแสไดนามิกเหมือนกัน SW4 จะต้องตั้งค่าเป็น OFF สำหรับการใช้งานทั่วไป ลดการเกิดความร้อนของมอเตอร์และตัวขับและเพื่อปรับปรุงความน่าเชื่อถือ ประมาณ 0.3 วินาทีหลังจากรถไฟพัลส์หยุด กระแสไฟฟ้าจะลดลง 50% โดยอัตโนมัติ (ค่าจริง 55%) และตามทฤษฎี การสร้างความร้อนจะลดลง 65% |
อินเตอร์เฟซสัญญาณ |
PUL+ และ PUL- คือขั้วต่อควบคุมการสตาร์ทมอเตอร์ ซึ่งรองรับสัญญาณสวิตชิ่ง 5V หรือ 24V DIR+ และ DIR- เป็นขั้วบวกและขั้วลบของสัญญาณทิศทาง ENA+ และ ENA- เป็นขั้วบวกและขั้วลบของสัญญาณเปิดใช้งาน |
อินเตอร์เฟซมอเตอร์ |
A+ และ A- เชื่อมต่อกับขั้วบวกและขั้วลบของขดลวดเฟส A ของสเต็ปเปอร์มอเตอร์ B+ และ B- เชื่อมต่อกับขั้วบวกและขั้วลบ เมื่อขดลวดเฟส A และ B ถูกสลับ ทิศทางของมอเตอร์จะกลับกัน |
ขั้วต่อสายไฟ |
ใช้แหล่งจ่ายไฟ AC/DC ช่วงแรงดันไฟฟ้าคือ 24 ~ 110VDC หรือ 18 ~ 80VAC ขั้วต่อไม่แบ่งออกเป็นขั้วบวกและขั้วลบ แหล่งจ่ายไฟที่แนะนำคือ DC 48V และกำลังไฟมากกว่า 250W |
ไฟแสดงสถานะ |
มีไฟแสดงสถานะสีเขียว 1 ดวงและไฟแสดงสถานะสีแดง 1 ดวงบนไดรเวอร์ สีเขียวคือไฟแสดงสถานะพลังงาน ซึ่งจะสว่างขึ้นเมื่อไดรเวอร์เชื่อมต่อกับแหล่งจ่ายไฟ สีแดงคือไฟแสดงสถานะความล้มเหลวซึ่งจะสว่างขึ้นเมื่อเกิดไฟฟ้าขัดข้องหรือกระแสไฟเกิน ไฟแสดงสถานะสีแดงจะดับลงหลังจากกำจัดความล้มเหลวแล้ว ความล้มเหลวของไดรเวอร์สามารถกำจัดได้โดยการเชื่อมต่อแหล่งจ่ายไฟใหม่และนำกลับมาใช้ใหม่เท่านั้น |
การติดตั้ง หมายเหตุ |
ขนาดของไดร์เวอร์: 150x97.5x52.6 มม. ในระยะระยะห่างระหว่างรู: 138.5 มม. สามารถเลือกการติดตั้งได้ทั้งแนวนอนและแนวตั้ง (แนะนำให้ติดตั้งในแนวตั้ง) จะต้องติดตั้งไดรเวอร์ใกล้กับตู้โลหะเพื่อระบายความร้อน |
การตั้งค่าพารามิเตอร์
ช่วงความเร็ว ไดนามิก และกระแสครึ่ง/เต็มของไดรฟ์ MC860P-2 สามารถตั้งค่าได้ดังต่อไปนี้ผ่านสวิตช์ DIP 8 บิต
การตั้งค่าปัจจุบันทำงาน
กระแสไฟขาออกสูงสุด |
กระแสไฟขาออกเฉลี่ย |
SW1 |
SW2 |
SW3 |
2.4A |
2.0A |
บน |
บน |
บน |
3.08ก |
2.57ก |
ปิด |
บน |
บน |
3.77ก |
3.14ก |
บน |
ปิด |
บน |
4.45ก |
3.71ก |
ปิด |
ปิด |
บน |
5.14ก |
4.28ก |
บน |
บน |
ปิด |
5.83ก |
4.86ก |
ปิด |
บน |
ปิด |
6.52ก |
5.43ก |
บน |
ปิด |
ปิด |
7.2A |
6.0A |
ปิด |
ปิด |
ปิด |
ขนาดการติดตั้ง (หน่วย: มม.)
การตั้งค่าช่วงความเร็ว
เอสพีดี |
SW5 |
SW6 |
SW7 |
SW8 |
60
|
บน |
บน |
บน |
บน |
90
|
ปิด |
บน |
บน |
บน |
120
|
บน |
ปิด |
บน |
บน |
150
|
ปิด |
ปิด |
บน |
บน |
180
|
บน |
บน |
ปิด |
บน |
240
|
ปิด |
บน |
ปิด |
บน |
300
|
บน |
ปิด |
ปิด |
บน |
360
|
ปิด |
ปิด |
ปิด |
บน |
420
|
บน |
บน |
บน |
ปิด |
480
|
ปิด |
บน |
บน |
ปิด |
540
|
บน |
ปิด |
บน |
ปิด |
600
|
ปิด |
ปิด |
บน |
ปิด |
720
|
บน |
บน |
ปิด |
ปิด |
840
|
ปิด |
บน |
ปิด |
ปิด |
960
|
บน |
ปิด |
ปิด |
ปิด |
1200
|
|
|
|
|
