ฟังก์ชั่นการขับเคลื่อน | คำแนะนำ |
ไมโครสเต็ป การตั้งค่าการแบ่งเขต |
จำนวนการแบ่งย่อยระดับไมโครของไดรเวอร์ถูกกำหนดโดยสวิตช์ DIP สี่สวิตช์ SW5~SW8 มีทั้งหมด 16 ระดับการแบ่งย่อยระดับไมโคร เมื่อผู้ใช้ตั้งค่าการแบ่งย่อย ควรหยุดผู้ขับขี่ก่อน สำหรับการตั้งค่าคะแนน โปรดปฏิบัติตามคำแนะนำบนแผงควบคุมผู้ขับขี่ |
กระแสไฟขาออก การตั้งค่า |
กระแสไฟขาออกของไดรเวอร์ถูกกำหนดโดยสวิตช์ DIP สามตัว SW1 ~ SW3 และกระแสไฟขาออกมี 8 เกียร์ สำหรับการตั้งค่ากระแสเอาต์พุตเฉพาะ โปรดดูคำอธิบายแผงไดรเวอร์ |
ฟังก์ชั่นไหลครึ่งอัตโนมัติ | ผู้ใช้สามารถตั้งค่าฟังก์ชันไหลครึ่งอัตโนมัติของไดรเวอร์ผ่านสวิตช์ SW4 OFF หมายความว่ากระแสไฟนิ่งถูกตั้งค่าไว้ที่ ครึ่งหนึ่งของกระแสไดนามิก และ ON หมายความว่ากระแสนิ่งและกระแสไดนามิกเท่ากัน ในการใช้งานทั่วไป ควรตั้งค่า SW4 เป็น OFF เพื่อลดการสร้างความร้อนของมอเตอร์และตัวขับ และปรับปรุงความน่าเชื่อถือ ประมาณ 0.3 วินาทีหลังจากที่รถไฟพัลส์หยุด กระแสไฟฟ้าจะลดลง 50% โดยอัตโนมัติ (ค่าจริง 55%) ค่าความร้อนจะลดลง 65% ตามทฤษฎี |
อินเตอร์เฟซสัญญาณ | PUL+ และ PUL- คือปลายด้านบวกและด้านลบของสัญญาณพัลส์ควบคุม DIR+และ DIR-คือปลายบวกและลบของสัญญาณทิศทาง: ENA+ และ ENA- คือปลายบวกและลบของสัญญาณเปิดใช้งาน ALM+ และ ALM-คือเอาท์พุตสัญญาณเตือน |
อินเตอร์เฟซมอเตอร์ | A+ และ A- เชื่อมต่อกับปลายบวกและลบของขดลวดเฟส A ของสเต็ปปิ้งมอเตอร์ B+ และ B- เชื่อมต่อกับ ปลายบวกและลบของขดลวดเฟส B ของสเต็ปปิ้งมอเตอร์ เมื่อมีการสลับขดลวดสองเฟส A และ B ทิศทางของมอเตอร์สามารถย้อนกลับได้ |
ขั้วต่อสายไฟ | ใช้แหล่งจ่ายไฟ AC/DC ช่วงแรงดันไฟฟ้าคือ 24 ~ 80VDC หรือ 18 ~ 55VAC ขั้วต่อจะไม่แบ่งออกเป็นขั้วบวกและขั้วลบ แหล่งจ่ายไฟที่แนะนำคือ DC 48V และกำลังมากกว่า 250W |
ไฟแสดงสถานะ | ไดรฟ์มีไฟแสดงสถานะสองดวง สีแดงและสีเขียว ไฟสีเขียวเป็นไฟแสดงสถานะ เมื่อคนขับเปิดอยู่ ไฟสีเขียวจะเปิดอยู่เสมอ ไฟสีแดงเป็นตัวบ่งชี้ความผิดปกติ เมื่อมีแรงดันไฟฟ้าเกินหรือกระแสไฟเกิน ข้อผิดพลาด ไฟจะสว่างอยู่เสมอ หลังจากแก้ไขข้อผิดพลาดแล้วไฟสีแดงจะดับลง เมื่อไดรฟ์ล้มเหลว เฉพาะวงจรพลังงานและการเปิดใช้งานใหม่เท่านั้นที่สามารถแก้ไขข้อผิดพลาดได้ |
การติดตั้ง หมายเหตุ |
ขนาดภายนอกของไดรเวอร์คือ: 118 x75.5 x 35.5 มม. และระยะห่างของรูยึดคือ 112.5 มม. สามารถติดตั้งในแนวนอนหรือแนวตั้งได้ (แนะนำให้ติดตั้งในแนวตั้ง) เมื่อติดตั้งควรอยู่ใกล้กับตู้โลหะเพื่อช่วยในการระบายความร้อน |

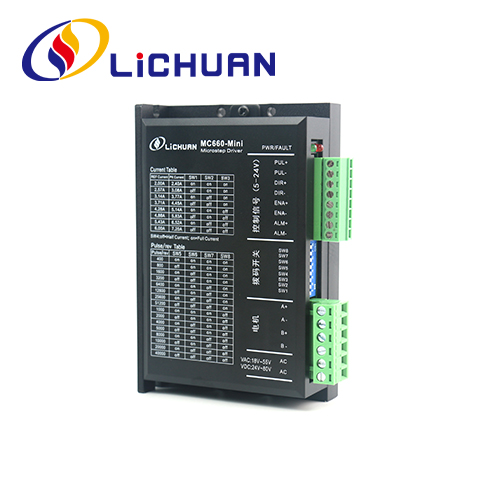

สามารถตั้งค่าความแม่นยำของการแบ่งย่อย กระแสไดนามิก และกระแสครึ่ง/เต็ม สำหรับไดรเวอร์ MC660-Mini ผ่านสวิตช์หมุนหมายเลข 8 บิต ดังนี้
กระแสไฟขาออกสูงสุด | กระแสไฟขาออกเฉลี่ย | SW1 | SW2 | SW3 |
2.4A | 2.0A | บน | บน | บน |
3.08ก | 2.57ก | ปิด | บน | บน |
3.77ก | 3.14ก | บน | ปิด | บน |
4.45ก | 3.71ก | ปิด | ปิด | บน |
5.14ก | 4.28ก | บน | บน | ปิด |
5.83ก | 4.86ก | ปิด | บน | ปิด |
6.52ก | 5.43ก | บน | ปิด | ปิด |
7.2A | 6.0A | ปิด | ปิด | ปิด |
ขั้นตอน/การปฏิวัติ | SW5 | SW6 | SW7 | SW8 |
400 | บน | บน | บน | บน |
800 | ปิด | บน | บน | บน |
1600 | บน | ปิด | บน | บน |
3200 | ปิด | ปิด | บน | บน |
6400 | บน | บน | ปิด | บน |
12800 | ปิด | บน | ปิด | บน |
25600 | บน | ปิด | ปิด | บน |
51200 | ปิด | ปิด | ปิด | บน |
1000 | บน | บน | บน | ปิด |
2000 | ปิด | บน | บน | ปิด |
4000 | บน | ปิด | บน | ปิด |
5000 | ปิด | ปิด | บน | ปิด |
8000 | บน | บน | ปิด | ปิด |
10000 | ปิด | บน | ปิด | ปิด |
20000 | บน | ปิด | ปิด | ปิด |
40000 | ปิด | ปิด | ปิด | ปิด |
