ไมโคร 2 เฟส สเต็ปเปอร์ ไดร์เวอร์ มินิ

Professional China quality Micro 2 Phase Stepper Driver Mini Manufacturers and Suppliers. LICHUAN® is Micro 2 Phase Stepper Driver Mini manufacturer and supplier in China.

ส่งคำถาม

รายละเอียดสินค้า

ซื้อส่วนลด Micro 2 Phase Stepper Driver Mini ตัวอย่างฟรีที่ผลิตในประเทศจีน LICHUAN® คือผู้ผลิตและผู้จัดจำหน่ายมินิสเต็ปเปอร์ไดร์เวอร์ Micro 2 เฟสในประเทศจีน

การแนะนำสินค้า

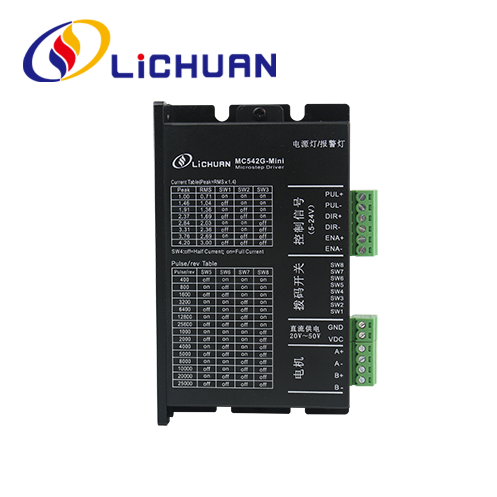

MC542-Mini เป็นไดรฟ์สเต็ปดิจิทัล 57 ตัวที่พัฒนาขึ้นโดยใช้ชิป ARM ประสิทธิภาพสูงและใช้พลังงานต่ำ มีตัวควบคุมอัจฉริยะพร้อมฟังก์ชันการควบคุมตนเองของพารามิเตอร์ PID ดังนั้นพารามิเตอร์ที่เหมาะสมที่สุดจึงสามารถสร้างได้โดยอัตโนมัติสำหรับมอเตอร์ต่างๆ โดยไม่ต้องมีการควบคุมด้วยตนเอง ทำให้ประสิทธิภาพการทำงานของมอเตอร์ดีที่สุด เสียงมอเตอร์ของไดรฟ์นี้ต่ำมาก ไดรเวอร์สามารถจับคู่กับสเต็ปเปอร์มอเตอร์แบบวงเปิด Nema23 2 เฟส

ลักษณะการทำงาน

● ช่วงแรงดันไฟฟ้าขาเข้า: DC20V~50V
● สูงสุด กระแสสูงสุด: 4.2A
● ช่วงการแบ่งเขต: 400~25600ppr
● รูปแบบพัลส์: พัลส์ + ทิศทาง (ปรับแต่งพัลส์คู่ได้)
● แรงดันพัลส์: 5V-24V (ปรับแต่งได้ 3.3V)
● ความถี่ตอบสนองพัลส์:0~200KHz
● การควบคุมตนเองของพารามิเตอร์มอเตอร์
● มีแรงดันไฟฟ้าเกิน กระแสเกิน และข้อผิดพลาดในการติดตาม และฟังก์ชันการป้องกันที่ไม่ยอมรับ ฯลฯ

คุณสมบัติ MC425Emini

● ช่วงแรงดันไฟฟ้าขาเข้า: DC18V~36V
● กระแสไฟสูงสุดสูงสุด: 2.5A
● ช่วงการแบ่งเขต: 400~6400ppr
● รูปแบบพัลส์: พัลส์ + ทิศทาง
● ความถี่ตอบสนองแรงกระตุ้น: 0 ~ 200KHz
● ฟังก์ชั่นปรับพารามิเตอร์มอเตอร์อัตโนมัติ พร้อมฟังก์ชั่นป้องกัน เช่น แรงดันไฟฟ้าเกิน กระแสไฟเกิน ข้อผิดพลาดในการติดตามเกินพิกัด ฯลฯ
● รายละเอียดเพิ่มเติม โปรดตรวจสอบคู่มือผู้ขับขี่ในแค็ตตาล็อก "ดาวน์โหลด"

สภาพแวดล้อมการทำงานและพารามิเตอร์

● สภาพแวดล้อมการทำงานและพารามิเตอร์
● อุณหภูมิในการจัดเก็บ: -20°C~65°C
● อุณหภูมิในการทำงาน: 0°C~50°C
● ความชื้นในการทำงาน: 40~90%RH (ไม่มีการควบแน่น)
● ความถี่การสั่นสะเทือน: < 0.5G (4.9m/s2), 10~60 Hz (การทำงานที่ไม่ต่อเนื่อง)
● สถานที่ที่มีฝุ่นละออง คราบน้ำมัน ก๊าซที่มีฤทธิ์กัดกร่อน มีความชื้นสูง และควรหลีกเลี่ยงการสั่นสะเทือน ควรห้ามใช้ก๊าซที่ติดไฟได้และฝุ่นที่เป็นสื่อกระแสไฟฟ้า

การใช้งานหลัก

เหมาะสำหรับอุปกรณ์อัตโนมัติและเครื่องมือในด้านการควบคุมการเคลื่อนไหวต่างๆ เช่น การประมวลผลและการตรวจจับทางอิเล็กทรอนิกส์ บรรจุภัณฑ์เซมิคอนดักเตอร์ การตัดและการเชื่อมด้วยเลเซอร์ การตั้งค่าการพิมพ์ด้วยเลเซอร์ เครื่องจักรบรรจุภัณฑ์ เครื่องแกะสลัก ปากกามาร์กเกอร์ เครื่องตัด เครื่องพล็อตเตอร์เครื่องแต่งกาย เครื่องมือกล CNC ขนาดกลาง และระบบอัตโนมัติ อุปกรณ์ประกอบ

พารามิเตอร์ทางเทคนิค

● ช่วงแรงดันไฟฟ้าขาเข้า: DC20V~50v
● กระแสไฟสูงสุดสูงสุด: 4.2A
● ช่วงการแบ่งเขต:200~25600ppr
● รูปแบบพัลส์: พัลส์ + ทิศทาง
● ความถี่ตอบสนองแรงกระตุ้น: 0 ~ 200KHz
● ฟังก์ชั่นปรับพารามิเตอร์มอเตอร์อัตโนมัติ
● มีฟังก์ชันป้องกันกระแสเกิน แรงดันไฟเกิน และการป้องกันอื่นๆ

พารามิเตอร์ด้านสิ่งแวดล้อม

● อุณหภูมิในการจัดเก็บ:-20° ℃~65 ℃
● อุณหภูมิในการทำงาน:0 ℃~50 ℃
● ความชื้นในการทำงาน:40~90%RH(ไม่ควบแน่น)
● ความถี่การสั่นสะเทือน: น้อยกว่า 0.5G(4.9m/s2)10Hz~ 55Hz (การทำงานไม่ต่อเนื่อง)
● หลีกเลี่ยงฝุ่น คราบน้ำมัน ก๊าซที่มีฤทธิ์กัดกร่อน สถานที่ที่มีความชื้นมากเกินไปและมีการสั่นสะเทือนแรงเกินไป และห้าม ก๊าซไวไฟและฝุ่นที่เป็นสื่อกระแสไฟฟ้า

คำอธิบายฟังก์ชั่นการขับเคลื่อน

ฟังก์ชั่นการขับเคลื่อน	คำแนะนำ
ไมโครสเต็ป การตั้งค่าการแบ่งเขต	สามารถตั้งค่าการแบ่งย่อย 15 ไมโครสเต็ปสำหรับไดร์เวอร์ผ่านสวิตช์หมุน 4 ปุ่ม SW5~SW8 ไดร์เวอร์จะต้องหยุดขณะตั้งค่าการแบ่งย่อย ดูคำแนะนำแผงควบคุมสำหรับการตั้งค่าการแบ่งย่อยไมโครสเต็ป
การตั้งค่ากระแสไฟขาออก	สามารถตั้งค่ากระแสเอาต์พุตได้ 8 กระแสสำหรับไดรเวอร์ผ่านสวิตช์หมุน 3 ปุ่ม SW1~SW3 ดูคำแนะนำที่แผงไดรเวอร์สำหรับการตั้งค่ากระแสเอาต์พุต
ฟังก์ชั่นไหลครึ่งอัตโนมัติ	สามารถตั้งค่าฟังก์ชันครึ่งกระแสอัตโนมัติให้กับไดรเวอร์ผ่านสวิตช์ SW4 ได้ OFF หมายความว่ากระแสไฟนิ่งถูกตั้งไว้ที่ครึ่งหนึ่งของ การดำเนินงานปัจจุบัน; เปิดหมายความว่ากระแสนิ่งและกระแสไดนามิกเหมือนกัน SW4 จะต้องตั้งค่าเป็นปิดสำหรับการใช้งานทั่วไปเพื่อลดการสร้างความร้อนของมอเตอร์และตัวขับ และเพื่อปรับปรุงความน่าเชื่อถือ ประมาณ 0.3 วินาทีหลังจากรถไฟพัลส์หยุด กระแสจะ ลดลงโดยอัตโนมัติ 50% (มูลค่าจริง 55%) และตามทฤษฎีการสร้างความร้อนจะลดลง 65%
อินเตอร์เฟซสัญญาณ	PUL+ และ PUL- เป็นขั้วบวกและขั้วลบของการควบคุมสัญญาณพัลส์ DIR+ และ DIR- เป็นขั้วบวกและลบของสัญญาณทิศทาง ENA+ และ ENA- เป็นขั้วบวกและลบของสัญญาณเปิดใช้งาน
อินเตอร์เฟซมอเตอร์	A+ และ A- เชื่อมต่อกับขั้วบวกและขั้วลบของเฟส A win ding ของสเต็ปเปอร์มอเตอร์ B+ และ B- เชื่อมต่อกับขั้วบวกและขั้วลบ เมื่อขดลวดเฟส A และ B ถูกสลับ ทิศทางของมอเตอร์จะกลับกัน
ขั้วต่อสายไฟ	แหล่งจ่ายไฟ DC, ช่วงแรงดันไฟฟ้าอินพุตการทำงาน: 20V ~ 50VDC, แนะนำให้ใช้แรงดันไฟฟ้าในการทำงาน 36VDC, แหล่งจ่ายไฟจะต้องสูงกว่า 100W
ไฟแสดงสถานะ	มีไฟแสดงสถานะสีเขียว 1 ดวงและไฟแสดงสถานะสีแดง 1 ดวงบนไดรเวอร์ สีเขียวคือไฟแสดงสถานะพลังงาน ซึ่งจะสว่างขึ้นเมื่อไดรเวอร์เชื่อมต่อกับแหล่งจ่ายไฟ สีแดงคือไฟแสดงสถานะความล้มเหลวซึ่งจะสว่างขึ้นเมื่อเกิดไฟฟ้าขัดข้องหรือกระแสไฟเกิน ไฟแสดงสถานะสีแดงดับลงหลังจากกำจัดความล้มเหลวแล้ว ความล้มเหลวของไดรเวอร์สามารถกำจัดได้โดยการเชื่อมต่อกับแหล่งจ่ายไฟใหม่และนำกลับมาใช้ใหม่เท่านั้น
การติดตั้ง หมายเหตุ	ขนาดไดร์เวอร์: 116x69.2x26.5 มม. ระยะห่างของรูติดตั้ง: 109 มม. สามารถเลือกการติดตั้งได้ทั้งแนวนอนและแนวตั้ง (แนะนำให้ติดตั้งในแนวตั้ง) จะต้องติดตั้งไดรเวอร์ใกล้กับตู้โลหะเพื่อระบายความร้อน

การตั้งค่าพารามิเตอร์

สามารถตั้งค่าความแม่นยำของการแบ่งย่อย กระแสไดนามิก และกระแสครึ่ง/เต็ม สำหรับไดรเวอร์ MC542-Mini ผ่านสวิตช์หมุนหมายเลข 8 บิต ดังนี้

การตั้งค่าปัจจุบันทำงาน

กระแสไฟขาออกสูงสุด	กระแสไฟขาออกเฉลี่ย	SW1	SW2	SW3
1.0A	0.71เอ	บน	บน	บน
1.46ก	1.04เอ	ปิด	บน	บน
1.91ก	1.36A	บน	ปิด	บน
2.37ก	1.69A	ปิด	ปิด	บน
2.84ก	2.03ก	บน	บน	ปิด
3.31ก	2.36ก	ปิด	บน	ปิด
3.76ก	2.69A	บน	ปิด	ปิด
4.2A	3.0A	ปิด	ปิด	ปิด

ขนาดการติดตั้ง (หน่วย: มม.)

การตั้งค่าช่วงความเร็ว

ขั้นตอน/การปฏิวัติ	SW5	SW6	SW7	SW8
ค่าเริ่มต้น	บน	บน	บน	บน
400	ปิด	บน	บน	บน
800	บน	ปิด	บน	บน
1600	ปิด	ปิด	บน	บน
3200	บน	บน	ปิด	บน
6400	ปิด	บน	ปิด	บน
12800	บน	ปิด	ปิด	บน
25600	ปิด	ปิด	ปิด	บน
1000	บน	บน	บน	ปิด
2000	ปิด	บน	บน	ปิด
4000	บน	ปิด	บน	ปิด
5000	ปิด	ปิด	บน	ปิด
8000	บน	บน	ปิด	ปิด
10000	ปิด	บน	ปิด	ปิด
20000	บน	ปิด	ปิด	ปิด
25000	ปิด	ปิด	ปิด	ปิด
