ปรับปรุงประสิทธิภาพด้วยไดร์เวอร์ Stepper ควบคุม I/O 2 เฟส

ขายส่งราคาต่ำปรับปรุงประสิทธิภาพด้วยไดร์เวอร์ Stepper ควบคุม I / O 2 เฟสที่ผลิตในประเทศจีน LICHUAN® ได้รับการปรับปรุงประสิทธิภาพด้วยผู้ผลิตไดร์เวอร์ Stepper ควบคุม I/O 2 เฟสและซัพพลายเออร์ในประเทศจีน

ส่งคำถาม

รายละเอียดสินค้า

LICHUAN® เป็นมืออาชีพที่ได้รับการปรับปรุงประสิทธิภาพด้วยผู้ผลิตไดร์เวอร์ Stepper ควบคุม I/O 2 เฟสและซัพพลายเออร์ในประเทศจีน หากคุณสนใจในการปรับปรุงประสิทธิภาพด้วยผลิตภัณฑ์ไดร์เวอร์สเต็ปเปอร์ควบคุม I/O 2 เฟส โปรดติดต่อกับเรา เราปฏิบัติตามคุณภาพ มั่นใจได้เลยว่า ราคาของจิตสำนึก การบริการที่ทุ่มเท

การแนะนำสินค้า

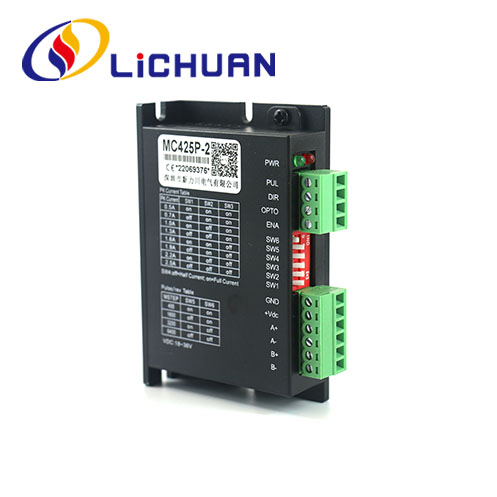

ตามโครงร่างเทคโนโลยีชิป ARM ล่าสุด โดยทั่วไปแล้ว สเต็ปมอเตอร์แรงดันต่ำแบบดิจิทัล MC425P-2 มาพร้อมกับซีรีส์มอเตอร์สเต็ปสองเฟส 35, 39 และ 42 เพื่อให้ได้ประสิทธิภาพความเร็วปานกลางและความเร็วต่ำที่ยอดเยี่ยม สามารถตั้งค่าความเร็ว 8 ค่าภายใน 60~600rpm และค่ากระแส 8 ค่าภายในช่วงกระแสไฟที่กำหนดสำหรับการใช้งานในอุปกรณ์ขนาดเล็กส่วนใหญ่ วิธีการควบคุมนั้นง่าย การทำงานที่ความเร็วกลางหรือต่ำมีความเสถียรมาก และเสียงมอเตอร์ขับเคลื่อนต่ำมาก ไดรเวอร์นี้สามารถจับคู่กับสเต็ปเปอร์มอเตอร์ Nema17 ได้

ลักษณะการทำงาน

● ช่วงแรงดันไฟฟ้าขาเข้า: DC18V~36V
● สูงสุด กระแสสูงสุด: 2.5A
● ช่วงการแบ่งเขต: 400~6400ppr
● ประเภทการควบคุมการสลับค่า (IO)
● ความถี่ตอบสนองพัลส์: 0 ~ 200KHz
● การควบคุมตนเองของพารามิเตอร์มอเตอร์
● มีแรงดันไฟฟ้าเกิน กระแสเกิน และข้อผิดพลาดในการติดตาม และฟังก์ชันการป้องกันที่ไม่ยอมรับ ฯลฯ

สภาพแวดล้อมการทำงานและพารามิเตอร์

● อุณหภูมิในการจัดเก็บ: -20°C~65°C
● อุณหภูมิในการทำงาน: 0°C~50°C
● ความชื้นในการทำงาน: 40~90%RH (ไม่มีการควบแน่น)
● ความถี่การสั่นสะเทือน: < 0.5G (4.9m/s2), 10~60 Hz (การทำงานที่ไม่ต่อเนื่อง)
● Places with dust, oil stain, corrosive gases, high humidity and vibration should be avoided. Combustible gases and conductive dust should be prohibited

การใช้งานหลัก:

เหมาะสำหรับอุปกรณ์และเครื่องมืออัตโนมัติในด้านการควบคุมการเคลื่อนไหวต่างๆ เช่น สายการผลิตที่ต้องการการทำงานด้วยความเร็วคงที่ รวมถึงสถานีป้อนและรับ

พารามิเตอร์ทางเทคนิค

● ช่วงแรงดันไฟฟ้าขาเข้า: DC20V~50v
● กระแสไฟสูงสุดสูงสุด:4.2A
● ความต้านทานของฉนวน: 500M
● มีฟังก์ชันป้องกันกระแสเกิน แรงดันไฟเกิน และการป้องกันอื่นๆ

พารามิเตอร์ด้านสิ่งแวดล้อม

● อุณหภูมิในการจัดเก็บ:-20 ℃~80° ℃
● อุณหภูมิในการทำงาน:0 ℃~55 ℃
● ความชื้นในการทำงาน:90%RH (ไม่ควบแน่น)
● ความถี่การสั่นสะเทือน: น้อยกว่า 0.5G(4.9m/s2)10Hz~ 60Hz(การทำงานไม่ต่อเนื่อง)
● หลีกเลี่ยงฝุ่น คราบน้ำมัน ก๊าซที่มีฤทธิ์กัดกร่อน สถานที่ที่มีความชื้นมากเกินไปและมีการสั่นสะเทือนแรงเกินไป และห้าม ก๊าซไวไฟและฝุ่นที่เป็นสื่อกระแสไฟฟ้า

คำอธิบายฟังก์ชั่นการขับเคลื่อน

ฟังก์ชั่นการขับเคลื่อน	คำแนะนำ
ช่วงความเร็ว การตั้งค่า	สวิตช์ DIP สี่ตัว SW5~SW8 ใช้เพื่อตั้งค่าช่วงความเร็วของไดรฟ์ มีช่วงความเร็วทั้งหมด 16 ช่วง เมื่อผู้ใช้ตั้งค่า ความเร็ว ควรหยุดการขับก่อน สำหรับการตั้งค่าช่วงความเร็วเฉพาะ โปรดปฏิบัติตามคำแนะนำบนแผงไดรฟ์
การตั้งค่ากระแสไฟขาออก	สามารถตั้งค่ากระแสเอาต์พุตได้ 8 กระแสสำหรับไดรเวอร์ผ่านสวิตช์หมุน 3 ปุ่ม SW1~SW3 ดูคำแนะนำแผงควบคุมไดรเวอร์สำหรับการตั้งค่ากระแสเอาต์พุต
ฟังก์ชั่นไหลครึ่งอัตโนมัติ	สามารถตั้งค่าฟังก์ชันครึ่งกระแสอัตโนมัติให้กับไดรเวอร์ผ่านสวิตช์ SW4 ได้ OFF หมายความว่ากระแสไฟนิ่งถูกตั้งไว้ที่ครึ่งหนึ่งของ การดำเนินงานปัจจุบัน; เปิดหมายความว่ากระแสนิ่งและกระแสไดนามิกเหมือนกัน SW4 จะต้องตั้งค่าเป็น OFF สำหรับการใช้งานทั่วไป ลดการเกิดความร้อนของมอเตอร์และตัวขับและเพื่อปรับปรุงความน่าเชื่อถือ ประมาณ 0.3 วินาทีหลังจากรถไฟพัลส์หยุด กระแสไฟฟ้าจะลดลง 50% โดยอัตโนมัติ (ค่าจริง 55%) และตามทฤษฎี การสร้างความร้อนจะลดลง 65%
อินเตอร์เฟซสัญญาณ	PUL+ และ PUL- คือขั้วต่อควบคุมการสตาร์ทมอเตอร์ ซึ่งรองรับสัญญาณสวิตชิ่ง 5V หรือ 24V DIR+ และ DIR- เป็นขั้วบวกและขั้วลบของสัญญาณทิศทาง ENA+ และ ENA- เป็นขั้วบวกและขั้วลบของสัญญาณเปิดใช้งาน
อินเตอร์เฟซมอเตอร์	A+ และ A- เชื่อมต่อกับขั้วบวกและขั้วลบของขดลวดเฟส A ของสเต็ปเปอร์มอเตอร์ B+ และ B- เชื่อมต่อกับขั้วบวกและขั้วลบ เมื่อขดลวดเฟส A และ B ถูกสลับ ทิศทางของมอเตอร์จะกลับกัน
ขั้วต่อสายไฟ	แหล่งจ่ายไฟ DC, ช่วงแรงดันไฟฟ้าอินพุตการทำงาน: 20V ~ 50VDC, แนะนำให้ใช้แรงดันไฟฟ้าในการทำงาน 36VDC, แหล่งจ่ายไฟจะต้องสูงกว่า 100W
ไฟแสดงสถานะ	มีไฟแสดงสถานะสีเขียว 1 ดวงและไฟแสดงสถานะสีแดง 1 ดวงบนไดรเวอร์ สีเขียวคือไฟแสดงสถานะพลังงาน ซึ่งจะสว่างขึ้นเมื่อไดรเวอร์เชื่อมต่อกับแหล่งจ่ายไฟ สีแดงคือไฟแสดงสถานะความล้มเหลว จะสว่างขึ้นเมื่อเกิดความล้มเหลวเกินแรงดันไฟฟ้าหรือกระแสเกิน ไฟแสดงสถานะสีแดงจะดับลงหลังจากความล้มเหลวถูกกำจัด ความล้มเหลวของไดรเวอร์สามารถกำจัดได้โดยการเชื่อมต่อกับแหล่งจ่ายไฟใหม่และนำกลับมาใช้ใหม่เท่านั้น
การติดตั้ง หมายเหตุ	ขนาดไดร์เวอร์: 117x78x34 มม. ระยะห่างของรูติดตั้ง: 111 มม. สามารถเลือกการติดตั้งได้ทั้งแนวนอนและแนวตั้ง (แนะนำให้ติดตั้งในแนวตั้ง) จะต้องติดตั้งไดรเวอร์ใกล้กับตู้โลหะเพื่อระบายความร้อน

การตั้งค่าพารามิเตอร์

ช่วงความเร็ว ไดนามิกและกระแสครึ่ง/เต็มของไดรฟ์ MC542P-2 สามารถตั้งค่าได้ดังต่อไปนี้ผ่านสวิตช์ DIP 8 บิต:

การตั้งค่าปัจจุบันทำงาน

กระแสไฟขาออกสูงสุด	กระแสไฟขาออกเฉลี่ย	SW1	SW2	SW3
1.0A	0.71เอ	บน	บน	บน
1.46ก	1.04เอ	ปิด	บน	บน
1.91ก	1.36A	บน	ปิด	บน
2.37ก	1.69A	ปิด	ปิด	บน
2.84ก	2.03ก	บน	บน	ปิด
3.31ก	2.36ก	ปิด	บน	ปิด
3.76ก	2.69A	บน	ปิด	ปิด
4.2A	3.0A	ปิด	ปิด	ปิด

ขนาดการติดตั้ง (หน่วย: มม.)

การตั้งค่าช่วงความเร็ว

เอสพีดี	SW5	SW6	SW7	SW8
60	บน	บน	บน	บน
90	ปิด	บน	บน	บน
120	บน	ปิด	บน	บน
150	ปิด	ปิด	บน	บน
180	บน	บน	ปิด	บน
240	ปิด	บน	ปิด	บน
300	บน	ปิด	ปิด	บน
360	ปิด	ปิด	ปิด	บน
420	บน	บน	บน	ปิด
480	ปิด	บน	บน	ปิด
540	บน	ปิด	บน	ปิด
600	ปิด	ปิด	บน	ปิด
720	บน	บน	ปิด	ปิด
840	ปิด	บน	ปิด	ปิด
960	บน	ปิด	ปิด	ปิด
1200
