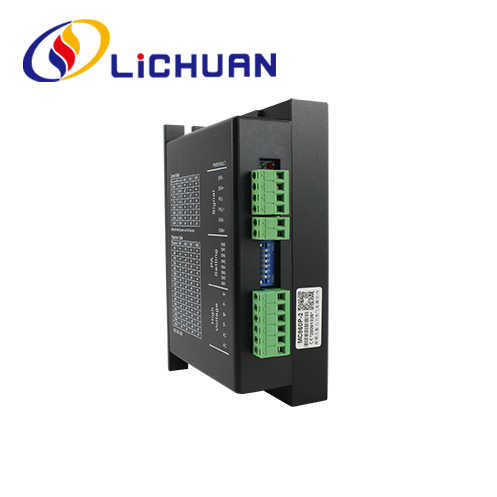

LICHUAN® ยินดีต้อนรับอย่างอบอุ่นให้คุณขายส่ง 2 Phase I / O Control Stepper Driver การควบคุมที่แม่นยำและเชื่อถือได้จากโรงงานของเรา ผลิตภัณฑ์ของเราได้รับการรับรอง CE และปัจจุบันมีสินค้าคงคลังในโรงงานจำนวนมาก เราจะให้บริการที่ดีและลดราคาจากโรงงานให้กับคุณ
ฟังก์ชั่นการขับเคลื่อน | คำแนะนำ |
ช่วงความเร็ว การตั้งค่า |
สวิตช์ DIP สี่ตัว SW5~SW8 ใช้เพื่อตั้งค่าช่วงความเร็วของไดรฟ์ มีช่วงความเร็วทั้งหมด 16 ช่วง เมื่อผู้ใช้ตั้งค่า ความเร็ว ควรหยุดการขับก่อน สำหรับการตั้งค่าช่วงความเร็วเฉพาะ โปรดปฏิบัติตามคำแนะนำบนแผงไดรฟ์ |
การตั้งค่ากระแสไฟขาออก | สามารถตั้งค่ากระแสเอาต์พุตได้ 8 กระแสสำหรับไดรเวอร์ผ่านสวิตช์หมุน 3 ปุ่ม SW1~SW3 ดูคำแนะนำที่แผงไดรเวอร์สำหรับการตั้งค่ากระแสเอาต์พุต |
ฟังก์ชั่นการไหลครึ่งอัตโนมัติ | สามารถตั้งค่าฟังก์ชันครึ่งกระแสอัตโนมัติให้กับไดรเวอร์ผ่านสวิตช์ SW4 ได้ OFF หมายความว่ากระแสไฟนิ่งถูกตั้งไว้ที่ครึ่งหนึ่งของ การดำเนินงานปัจจุบัน; เปิดหมายความว่ากระแสนิ่งและกระแสไดนามิกเหมือนกัน SW4 จะต้องตั้งค่าเป็น OFF สำหรับการใช้งานทั่วไป ลดการเกิดความร้อนของมอเตอร์และตัวขับและเพื่อปรับปรุงความน่าเชื่อถือ ประมาณ 0.3 วินาทีหลังจากรถไฟพัลส์หยุด กระแสไฟฟ้าจะลดลง 50% โดยอัตโนมัติ (ค่าจริง 55%) และตามทฤษฎี การสร้างความร้อนจะลดลง 65% |
อินเตอร์เฟซสัญญาณ | PUL+ และ PUL- คือขั้วต่อควบคุมการสตาร์ทมอเตอร์ ซึ่งรองรับสัญญาณสวิตชิ่ง 5V หรือ 24V DIR+ และ DIR- เป็นขั้วบวกและขั้วลบของสัญญาณทิศทาง ENA+ และ ENA- เป็นขั้วบวกและขั้วลบของสัญญาณเปิดใช้งาน |
อินเตอร์เฟซมอเตอร์ | A+ และ A- เชื่อมต่อกับขั้วบวกและขั้วลบของขดลวดเฟส A ของสเต็ปเปอร์มอเตอร์ B+ และ B- เชื่อมต่อกับขั้วบวกและขั้วลบ เมื่อขดลวดเฟส A และ B ถูกสลับ ทิศทางของมอเตอร์จะกลับกัน |
ขั้วต่อสายไฟ | ใช้แหล่งจ่ายไฟ AC/DC ช่วงแรงดันไฟฟ้าคือ 24 ~ 110VDC หรือ 18 ~ 80VAC ขั้วต่อไม่แบ่งออกเป็นขั้วบวกและขั้วลบ แหล่งจ่ายไฟที่แนะนำคือ DC 48V และกำลังไฟมากกว่า 250W |
ไฟแสดงสถานะ | มีไฟแสดงสถานะสีเขียว 1 ดวงและไฟแสดงสถานะสีแดง 1 ดวงบนไดรเวอร์ สีเขียวคือไฟแสดงสถานะพลังงาน ซึ่งจะสว่างขึ้นเมื่อไดรเวอร์เชื่อมต่อกับแหล่งจ่ายไฟ สีแดงคือไฟแสดงสถานะความล้มเหลวซึ่งจะสว่างขึ้นเมื่อเกิดไฟฟ้าขัดข้องหรือกระแสไฟเกิน ไฟแสดงสถานะสีแดงจะดับลงหลังจากกำจัดความล้มเหลวแล้ว ความล้มเหลวของไดรเวอร์สามารถกำจัดได้โดยการเชื่อมต่อกับแหล่งจ่ายไฟใหม่และนำกลับมาใช้ใหม่เท่านั้น |
การติดตั้ง หมายเหตุ |
ขนาดของไดร์เวอร์: 150x97.5x52.6 มม. ในระยะระยะห่างระหว่างรู: 138.5 มม. สามารถเลือกการติดตั้งได้ทั้งแนวนอนและแนวตั้ง (แนะนำให้ติดตั้งในแนวตั้ง) จะต้องติดตั้งไดรเวอร์ใกล้กับตู้โลหะเพื่อระบายความร้อน |
ช่วงความเร็ว ไดนามิกและกระแสครึ่ง/เต็มของไดรฟ์ MC860P-2 สามารถตั้งค่าได้ดังต่อไปนี้ผ่านสวิตช์ DIP 8 บิต:
กระแสไฟขาออกสูงสุด | กระแสไฟขาออกเฉลี่ย | SW1 | SW2 | SW3 |
2.4A | 2.0A | บน | บน | บน |
3.08ก | 2.57ก | ปิด | บน | บน |
3.77ก | 3.14ก | บน | ปิด | บน |
4.45ก | 3.71ก | ปิด | ปิด | บน |
5.14ก | 4.28ก | บน | บน | ปิด |
5.83ก | 4.86ก | ปิด | บน | ปิด |
6.52ก | 5.43ก | บน | ปิด | ปิด |
7.2A | 6.0A | ปิด | ปิด | ปิด |
เอสพีดี | SW5 | SW6 | SW7 | SW8 |
60 | บน | บน | บน | บน |
90 | ปิด | บน | บน | บน |
120 | บน | ปิด | บน | บน |
150 | ปิด | ปิด | บน | บน |
180 | บน | บน | ปิด | บน |
240 | ปิด | บน | ปิด | บน |
300 | บน | ปิด | ปิด | บน |
360 | ปิด | ปิด | ปิด | บน |
420 | บน | บน | บน | ปิด |
480 | ปิด | บน | บน | ปิด |
540 | บน | ปิด | บน | ปิด |
600 | ปิด | ปิด | บน | ปิด |
720 | บน | บน | ปิด | ปิด |
840 | ปิด | บน | ปิด | ปิด |
960 | บน | ปิด | ปิด | ปิด |
1200 |
|
|
|
|
