เพิ่มสายการผลิตด้วยไดร์เวอร์สเต็ปเปอร์ควบคุม I/O 2 เฟส

คุณภาพการขายร้อนเพิ่มสายการผลิตพร้อมไดร์เวอร์ Stepper ควบคุม I / O 2 เฟสในราคาต่ำที่ผลิตในประเทศจีน LICHUAN® เพิ่มสายการผลิตด้วยผู้ผลิตและจำหน่ายไดร์เวอร์ Stepper ควบคุม I/O 2 เฟสในประเทศจีน

ส่งคำถาม

รายละเอียดสินค้า

สายการผลิต Boost คุณภาพสูงพร้อมไดร์เวอร์ Stepper ควบคุม I/O 2 เฟสที่ผลิตในประเทศจีน LICHUAN® เพิ่มสายการผลิตด้วยผู้ผลิตและจำหน่ายไดร์เวอร์ Stepper ควบคุม I/O 2 เฟสในประเทศจีน

การแนะนำสินค้า

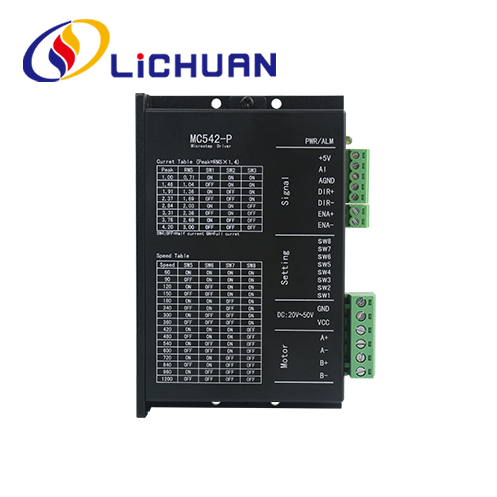

ไดรเวอร์ 542P ตั้งค่าความเร็วสูงสุดผ่านสวิตช์หมุนหมายเลข จากนั้นปรับความเร็วผ่านโพเทนชิออมิเตอร์เพื่อทำงานที่ความเร็วใด ๆ ไดรเวอร์สามารถจับคู่กับสเต็ปเปอร์มอเตอร์ Nema23 2 เฟส ส่วนใหญ่ใช้เพื่อแทนที่มอเตอร์ควบคุมความเร็วธรรมดา เมื่อเทียบกับความเร็ว ควบคุมมอเตอร์ มีข้อดีเช่นความเร่งและการชะลอตัวที่รวดเร็ว ขนาดเล็ก และความแข็งแกร่งที่แข็งแกร่ง

พารามิเตอร์ทางเทคนิค

1. ดัชนีทางไฟฟ้า
● ช่วงแรงดันไฟฟ้าขาเข้า: DC: 20V~50V
● สูงสุด กระแสไฟขาออก: 4.2A
● ช่วงแรงดันไฟฟ้าอินพุตแบบอะนาล็อก: 0 ~ 5V (ปรับแต่งอินพุต 0 ~ 10V ได้)
● ความต้านทานของฉนวน: 500M
2. ดัชนีสิ่งแวดล้อม
● อุณหภูมิในการจัดเก็บ:-20°C~80°C
● อุณหภูมิในการทำงาน:0°C~55°C
● ความชื้นในการทำงาน: 90%RH (ไม่มีการควบแน่น)
● ความถี่การสั่นสะเทือน: < 0.5G (4.9m/s2), 10Hz~60Hz (การทำงานที่ไม่ต่อเนื่อง)

พารามิเตอร์ทางเทคนิค

● ช่วงแรงดันไฟฟ้าขาเข้า: DC20V~50v
● กระแสไฟสูงสุดสูงสุด: 4.2A
● ช่วงแรงดันไฟฟ้าอินพุตแบบอะนาล็อก: 0 ~ 5V (สามารถปรับแต่งเป็นอินพุต 0 ~ 10V)
● ความต้านทานของฉนวน: 500M
● มีฟังก์ชันป้องกันกระแสเกิน แรงดันไฟเกิน และการป้องกันอื่นๆ

พารามิเตอร์ด้านสิ่งแวดล้อม

● อุณหภูมิในการจัดเก็บ:-20°C~80 ℃
● อุณหภูมิในการทำงาน:0° ℃~55 ℃
● ความชื้นในการทำงาน:90%RH (ไม่ควบแน่น)
● ความถี่การสั่นสะเทือน: น้อยกว่า 0.5G(4.9m/s2)10Hz~ 60Hz (การทำงานไม่ต่อเนื่อง)
● หลีกเลี่ยงฝุ่น คราบน้ำมัน ก๊าซที่มีฤทธิ์กัดกร่อน สถานที่ที่มีความชื้นมากเกินไปและมีการสั่นสะเทือนแรงเกินไป และห้าม
ก๊าซไวไฟและฝุ่นที่เป็นสื่อกระแสไฟฟ้า

คำอธิบายฟังก์ชั่นการขับเคลื่อน

ฟังก์ชั่นการขับเคลื่อน	คำแนะนำ
ช่วงความเร็ว การตั้งค่า	สวิตช์ DIP สี่ตัว SW5~SW8 ใช้เพื่อตั้งค่าช่วงความเร็วของไดรฟ์ มีช่วงความเร็วทั้งหมด 16 ช่วง เมื่อผู้ใช้ตั้งค่า ความเร็ว ควรหยุดการขับก่อน สำหรับการตั้งค่าช่วงความเร็วเฉพาะ โปรดปฏิบัติตามคำแนะนำบนแผงไดรฟ์
การตั้งค่ากระแสไฟขาออก	สามารถตั้งค่ากระแสเอาต์พุตได้ 8 กระแสสำหรับไดรเวอร์ผ่านสวิตช์หมุน 3 ปุ่ม SW1~SW3 ดูคำแนะนำที่แผงไดรเวอร์สำหรับการตั้งค่ากระแสเอาต์พุต
ฟังก์ชั่นไหลครึ่งอัตโนมัติ	สามารถตั้งค่าฟังก์ชันครึ่งกระแสอัตโนมัติให้กับไดรเวอร์ผ่านสวิตช์ SW4 ได้ OFF หมายความว่ากระแสไฟนิ่งถูกตั้งไว้ที่ครึ่งหนึ่งของ การดำเนินงานปัจจุบัน; เปิดหมายความว่ากระแสนิ่งและกระแสไดนามิกเหมือนกัน SW4 จะต้องตั้งค่าเป็น OFF สำหรับการใช้งานทั่วไป ลดการเกิดความร้อนของมอเตอร์และตัวขับและเพื่อเพิ่มความน่าเชื่อถือ ประมาณ 0.3 วินาทีหลังจากรถไฟพัลส์หยุด กระแสไฟฟ้าจะลดลง 50% โดยอัตโนมัติ (ค่าจริง 55%) และตามทฤษฎี การสร้างความร้อนจะลดลง 65%
อินเตอร์เฟซสัญญาณ	+5V และ AGND เป็นขั้วบวกและขั้วลบของเอาต์พุตกำลัง 5V; Al คือขั้วอินพุตแรงดันไฟฟ้าแบบอะนาล็อก DIR+ และ DIR- เป็นขั้วบวกและลบของสัญญาณทิศทาง: ENA+ และ ENA- เป็นขั้วบวกและลบของสัญญาณเปิดใช้งาน
อินเตอร์เฟซมอเตอร์	A+ และ A- เชื่อมต่อกับขั้วบวกและขั้วลบของขดลวดเฟส A ของสเต็ปเปอร์มอเตอร์ B+ และ B-เชื่อมต่อกับขั้วบวกและขั้วลบ เมื่อขดลวดเฟส A และ B ถูกสลับ ทิศทางของมอเตอร์จะกลับกัน
ขั้วต่อสายไฟ	แหล่งจ่ายไฟ DC, ช่วงแรงดันไฟฟ้าอินพุตการทำงาน: 20V ~ 50VDC, แนะนำให้ใช้แรงดันไฟฟ้าในการทำงาน 36VDC, แหล่งจ่ายไฟจะต้องสูงกว่า 100W
ไฟแสดงสถานะ	มีไฟแสดงสถานะสีเขียว 1 ดวงและไฟแสดงสถานะสีแดง 1 ดวงบนไดรเวอร์ สีเขียวคือไฟแสดงสถานะพลังงาน ซึ่งจะสว่างขึ้นเมื่อไดรเวอร์เชื่อมต่อกับแหล่งจ่ายไฟ สีแดงคือไฟแสดงสถานะความล้มเหลวซึ่งจะสว่างขึ้นเมื่อเกิดไฟฟ้าขัดข้องหรือกระแสไฟเกิน ไฟแสดงสถานะสีแดงจะดับลงหลังจากกำจัดความล้มเหลวแล้ว ความล้มเหลวของไดรเวอร์สามารถกำจัดได้โดยการเชื่อมต่อกับแหล่งจ่ายไฟใหม่และนำกลับมาใช้ใหม่เท่านั้น
การติดตั้ง หมายเหตุ	ขนาดไดร์เวอร์: 117x78x34 มม. ระยะห่างของรูติดตั้ง: 111 มม. สามารถเลือกการติดตั้งได้ทั้งแนวนอนและแนวตั้ง (แนะนำให้ติดตั้งในแนวตั้ง) จะต้องติดตั้งไดรเวอร์ใกล้กับตู้โลหะเพื่อระบายความร้อน

การตั้งค่าพารามิเตอร์

ช่วงความเร็ว ไดนามิกและกระแสครึ่ง/เต็มของไดรฟ์ MC542P สามารถตั้งค่าได้ดังต่อไปนี้ผ่านสวิตช์ DIP 8 บิต:

การตั้งค่าปัจจุบันทำงาน

กระแสไฟขาออกสูงสุด	กระแสไฟขาออกเฉลี่ย	SW1	SW2	SW3
1.0A	0.71เอ	บน	บน	บน
1.46ก	1.04เอ	ปิด	บน	บน
1.91ก	1.36A	บน	ปิด	บน
2.37ก	1.69A	ปิด	ปิด	บน
2.84ก	2.03ก	บน	บน	ปิด
3.31ก	2.36ก	ปิด	บน	ปิด
3.76ก	2.69A	บน	ปิด	ปิด
4.2A	3.0A	ปิด	ปิด	ปิด

ขนาดการติดตั้ง (หน่วย: มม.)

การตั้งค่าช่วงความเร็ว

เอสพีดี	SW5	SW6	SW7	SW8
60	บน	บน	บน	บน
90	ปิด	บน	บน	บน
120	บน	ปิด	บน	บน
150	ปิด	ปิด	บน	บน
180	บน	บน	ปิด	บน
240	ปิด	บน	ปิด	บน
300	บน	ปิด	ปิด	บน
360	ปิด	ปิด	ปิด	บน
420	บน	บน	บน	ปิด
480	ปิด	บน	บน	ปิด
540	บน	ปิด	บน	ปิด
600	ปิด	ปิด	บน	ปิด
720	บน	บน	ปิด	ปิด
840	ปิด	บน	ปิด	ปิด
960	บน	ปิด	ปิด	ปิด
1200
