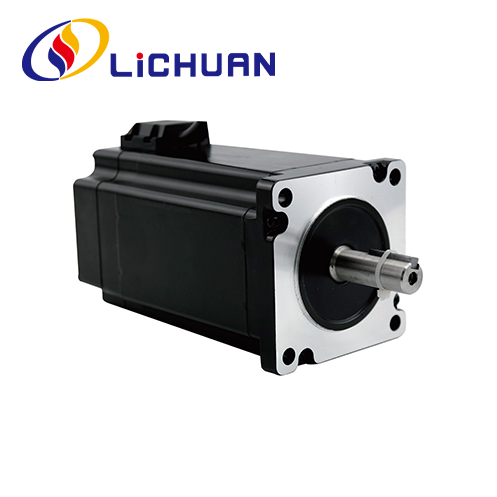

ขายร้อน 86 Series 3 เฟส Nema34 Closed Loop Stepper Motor LICHUAN® เป็นผู้ผลิตสเต็ปเปอร์มอเตอร์แบบวงปิด 86 ซีรีส์ 3 เฟส Nema34 และซัพพลายเออร์ในประเทศจีน
รายการ | ข้อมูลจำเพาะ |
ความแม่นยำของมุมขั้นบันได | ±5%(เต็มขั้น) |
ความแม่นยำของความต้านทาน | ±10%(20°C) |
ความแม่นยำในการเหนี่ยวนำ | ±20%(1กิโลเฮิร์ตซ์) |
อุณหภูมิสูงขึ้น | สูงสุด 80°C (กระแสไฟที่กำหนด, เปิดเครื่อง 2 เฟส) |
อุณหภูมิโดยรอบ | -20°C~*50°C |
ความต้านทานของฉนวน | 100MQMin 500VDC |
ความแข็งแรงของฉนวน | 500V AC 1 นาที |
โหลดรัศมีที่อนุญาต | สูงสุด 0.02 มม. (บรรจุ 450 กรัม) |
โหลดแรงขับที่อนุญาต | สูงสุด 0.08 มม. (450กรัม) |
โหลดรัศมีสูงสุด | 130N (20 มม. จากพื้นผิวหน้าแปลน) |
โหลดสูงสุดของเพลา | 30น |
ชุด | ขั้นตอน มุม(") |
ความยาว (มม.) |
ถือแรงบิด(Nm) | เฟส ปัจจุบัน(A) |
หมุนเวียน ความเฉื่อย (g.cm²) |
เฟส ความต้านทาน(ก) |
เฟส ตัวเหนี่ยวนำ(mH) |
การจับคู่ คนขับ |
ตะกั่ว ลวด(หมายเลข) |
น้ำหนัก (กิโลกรัม) |
LC86H398 | 1.2 | 123 | 6.0 | 3.0 | 2800 | 1.3 | 8.0 | แอลซีดีเอ2260อี | 3 | 3.5 |
LC86H3114 | 1.2 | 140 | 6.8 | 3.0 | 3600 | 0.98 | 7.0 | แอลซีดีเอ2260อี | 3 | 4.2 |
LC86H3129 | 1.2 | 154 | 10 | 3.0 | 3800 | 2.45 | 16 | แอลซีดีเอ2260อี | 3 | 4.7 |
LC86H3156 | 1.2 | 182 | 12 | 3.0 | 4000 | 2.5 | 18 | แอลซีดีเอ2260อี | 3 | 5.5 |
แบบอย่าง | เพลา เส้นผ่านศูนย์กลาง (มม.) |
เพลา ส่วนขยาย (มม.) |
เพลา ความยาว(มิลลิเมตร) |
LC86H398 | f14 | รูกุญแจ 5 x5x 15 | 40 |
LC86H3114 | f14 | รูกุญแจ5x5x15 | 40 |
LC86H3129 | f14 | รูกุญแจ5 x5x 15 | 40 |
LC86H3156 | f14 | รูกุญแจ 5 x 5x 15 | 40 |
สีลวดมอเตอร์
คำจำกัดความของตัวเข้ารหัส สีตะกั่ว
1 | สีเหลือง | อีบี+ |
2 | สีเขียว | อีบี- |
3 | สีดำ | อีเอ+ |
4 | สีฟ้า | อีเอ- |
5 | สีแดง | +5VCC |
6 | สีขาว | EGND |
1. Phases shall be corectly connected while connecting motor and the Driver.
2. การสร้างความร้อนที่ชัดเจนของมอเตอร์อาจเกิดขึ้นได้ภายใต้สภาวะการขับขี่ที่แตกต่างกัน อนุญาตให้อุณหภูมิพื้นผิวของมอเตอร์เกิน 85 ℃ ในระหว่างการทำงาน
3. มอเตอร์ต้องอยู่ในตำแหน่งโดยการติดตั้ง rabbet บนฝาครอบด้านหน้าของมอเตอร์ จะต้องให้ความสนใจกับการจับคู่ข้อผิดพลาด และจะต้องควบคุมศูนย์กลางระหว่างเพลามอเตอร์และโหลดอย่างเคร่งครัด
