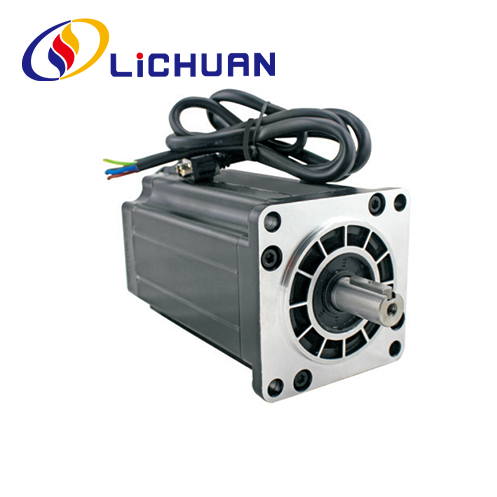

ซีรีส์ 110 3 เฟส Nema42 สเต็ปเปอร์มอเตอร์แบบวงปิด

LICHUAN® เป็นผู้นำระดับมืออาชีพ China 110 Series 3 Phase Nema42 Closed Loop Stepper Motor ผู้ผลิตที่มีคุณภาพและราคาสมเหตุสมผล ยินดีต้อนรับสู่ติดต่อเรา

ส่งคำถาม

รายละเอียดสินค้า

คุณภาพสูง 110 Series 3 เฟส Nema42 Closed Loop Stepper Motor นำเสนอโดยผู้ผลิตจีน LICHUAN® ซื้อสเต็ปเปอร์มอเตอร์แบบวงปิด ซีรีส์ 110 3 เฟส Nema42 ซึ่งมีคุณภาพสูงโดยตรงในราคาต่ำ

ซีรีส์ 110 3 เฟส Nema42 สเต็ปเปอร์มอเตอร์แบบวงปิด การใช้วัตถุดิบคุณภาพสูงและเหล็กซิลิกอนแม่เหล็กถาวรมาตรฐานสูง พร้อมตัวเข้ารหัสความแม่นยำสูง 1,000 บรรทัด เอาชนะปัญหาสเต็ปเปอร์มอเตอร์แบบวงเปิดได้อย่างสมบูรณ์ ในขณะที่เพิ่มอย่างมีนัยสำคัญ ประสิทธิภาพความเร็วสูงของมอเตอร์ เพื่ออำนวยความสะดวกในการอัพเกรดโปรแกรมไดรฟ์แบบทีละขั้นตอน ลดต้นทุนเมื่อเทียบกับเซอร์โวมอเตอร์เพื่อลดมากกว่า 50% มอเตอร์ยาว 161 มม. ~ 219 มม. ช่วงแรงบิด: 12N.m ~ 20N.m เส้นผ่านศูนย์กลางเพลามอเตอร์ 19 มม. สเต็ปเปอร์มอเตอร์แบบวงปิด Nema42 ซีรีส์ 3 เฟส 110 สามารถจับคู่กับไดรเวอร์ 3 ประเภท: RS485 ไดรเวอร์ควบคุม Canopen.Pulse

พารามิเตอร์ประสิทธิภาพทางไฟฟ้า

รายการ	ข้อมูลจำเพาะ
ความแม่นยำของมุมขั้นบันได	±5%(เต็มขั้น)
ความแม่นยำของความต้านทาน	±10%(20°C)
ความแม่นยำในการเหนี่ยวนำ	±20%(1กิโลเฮิร์ตซ์)
อุณหภูมิสูงขึ้น	สูงสุด 80°℃ (กระแสไฟที่กำหนด, เปิดเครื่อง 2 เฟส)
อุณหภูมิโดยรอบ	-20°C~* 50°C
ความต้านทานของฉนวน	100MQMin 500VDC
ความแข็งแรงของฉนวน	500V AC 1 นาที
โหลดรัศมีที่อนุญาต	สูงสุด 0.02 มม. (450กรัม)
โหลดแรงขับที่อนุญาต	สูงสุด 0.08 มม. (450กรัม)
โหลดรัศมีสูงสุด	220N (20 มม. จากพื้นผิวหน้าแปลน)
โหลดสูงสุดของเพลา	60น

เซอร์เลส	ขั้นตอน มุม(")	ความยาว (มม.)	ถือแรงบิด(Nm)	เฟส ปัจจุบัน (ก)	หมุนเวียน ความเฉื่อย (g.cm²)	เฟส แนวต้าน (ถาม)	เฟส ตัวเหนี่ยวนำ(mH)	การจับคู่ คนขับ	ตะกั่ว ลวด(หมายเลข)	น้ำหนัก (กิโลกรัม)
LC110H3151	1.2	161	12	6.0	9720	1.89	8.34	แอลซีดีเอ2260อี	3	6.6
LC110H3185	1.2	185	16	6.4	13560	1.89	8.73	แอลซีดีเอ2260อี	3	9.0
LC110H3219	1.2	219	20	6.9	17400	1.859	7.26	แอลซีดีเอ2260อี	3	11.1

ด้านบนเป็นสินค้าตัวแทน สินค้าสามารถปรับแต่งได้!

รูปทรงและขนาดการติดตั้ง (หน่วย:มม.)

โหมดเพลาของมอเตอร์

แบบอย่าง	เพลา เส้นผ่านศูนย์กลาง (มม.)	เพลา ส่วนขยาย (มม.)	เพลาท์ ความยาว(มิลลิเมตร)
LC110H3151	f19	รูกุญแจ 6x30	40
LC110H3185	f19	รูกุญแจ 6x30	40
LC110H3219	f19	รูกุญแจ 6x30	40

แผนภาพการเดินสายไฟมอเตอร์

สีลวดมอเตอร์

คำจำกัดความของตัวเข้ารหัส สีตะกั่ว

1	สีเหลือง	อีบี+
2	สีเขียว	อีบี-
3	สีดำ	อีเอ+
4	สีฟ้า	อีเอ-
5	สีแดง	+5VCC
6	สีขาว	EGND

หมายเหตุ

1. จะต้องเชื่อมต่อเฟสอย่างถูกต้องขณะเชื่อมต่อมอเตอร์และไดรเวอร์
2. อาจเกิดความร้อนที่เห็นได้ชัดของมอเตอร์เกิดขึ้นภายใต้ สภาพการขับขี่ที่แตกต่างกัน อุณหภูมิพื้นผิวของ อนุญาตให้มอเตอร์มีอุณหภูมิเกิน 85°C ในระหว่างการทำงาน
3. มอเตอร์จะต้องอยู่ในตำแหน่งโดยการติดตั้งแบบแรบเบท ฝาครอบด้านหน้าของมอเตอร์ ควรให้ความสนใจเมื่อเกิดข้อผิดพลาด การจับคู่และความร่วมศูนย์ระหว่างเพลามอเตอร์ และจะต้องควบคุมน้ำหนักบรรทุกอย่างเคร่งครัด มอเตอร์แบบลูปสเต็ปเปอร์สามารถจับคู่กับไดรเวอร์ 3 ประเภท: RS485 ไดรเวอร์ควบคุม Canopen.Pulse

แผนภาพการเดินสายไฟของแอปพลิเคชัน

ระบบควบคุมสเต็ปมอเตอร์ที่สมบูรณ์ควรมีผลิตภัณฑ์ที่แสดงด้านล่าง

บรรจุภัณฑ์สินค้า

เครื่องจักรผลิตผลิตภัณฑ์จากโรงงาน Lichuan

เครื่องแกะสลัก
อุปกรณ์เคลือบ
เครื่องมาร์คกิ้งไฟเบอร์ลาสเตอร์
เครื่องขันสกรู
เครื่องทดสอบ
เครื่องพิมพ์ยูวี

เครื่องบัดกรีอัตโนมัติ
ถือเครื่องทดสอบแรงบิด
เครื่องสกรู
เครื่องออสซิลโลกราฟ

การใช้งานในอุตสาหกรรม

แขนหุ่นยนต์
เครื่องตัดเลเซอร์
การพิมพ์ 3 มิติ
เครื่องซีเอ็นซี
ยืนยันอัตโนมัติ
เครื่องแกะสลัก
