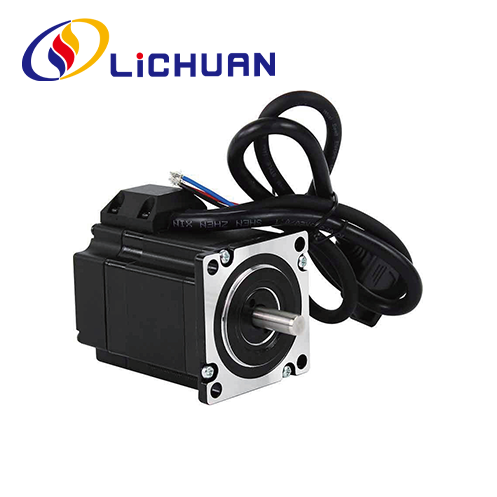

ขายร้อนจีน 57 ซีรีส์ 3 เฟส Nema23 Closed Loop Stepper Motor ตัวอย่างฟรีผู้ผลิตและซัพพลายเออร์
รายการ | Spedfications |
ความแม่นยำของมุมขั้นบันได | ±5%(เต็มขั้น) |
ความแม่นยำของความต้านทาน | ±10%(20°C) |
ความแม่นยำในการเหนี่ยวนำ | ±20%(1กิโลเฮิร์ตซ์) |
อุณหภูมิสูงขึ้น | สูงสุด 80°C (กระแสไฟที่กำหนด, เปิดเครื่อง 2 เฟส) |
อุณหภูมิโดยรอบ | -20°C~*50°C |
ความต้านทานของฉนวน | 100MQMin 500VDC |
ความแข็งแรงของฉนวน | 500V AC 1 นาที |
โหลดรัศมีที่อนุญาต | สูงสุด 0.02 มม. (450กรัม) |
โหลดแรงขับที่อนุญาต | สูงสุด 0.08 มม. (โหลด 450 กรัม) |
โหลดรัศมีสูงสุด | 75N (20 มม. จากพื้นผิวหน้าแปลน) |
โหลดสูงสุดของเพลา | 15น |
ชุด | ขั้นตอน มุม(") |
ความยาว (มม.) |
โฮลดิ้ง แรงบิด (นิวตันเมตร) |
เฟส ปัจจุบัน (ก) |
หมุนเวียน ความเฉื่อย (g.cm²) |
น้ำหนัก (กิโลกรัม) |
ความละเอียดของตัวเข้ารหัส (PPR) |
LC57H355 | 1.2 | 77 | 1.0 | 3.5 | 300 | 1.0 | 1000 |
LC57H380 | 1.2 | 102 | 2.0 | 3.5 | 500 | 1.4 | 1000 |
LC57H3100 | 1.2 | 123 | 3.0 | 4.0 | 700 | 1.8 | 1000 |
แบบอย่าง | เพลา เส้นผ่านศูนย์กลาง (มม.) |
เพลา ส่วนขยาย (มม.) |
เพลา ความยาว(มิลลิเมตร) |
LC57H355 | f8 | ดีคัท 0.5 x15 | 21 |
LC57H380 | f8 | ดีคัท 0.5x15 | 21 |
LC57H3100 | f8 | ดีคัท 0.5x15 | 21 |
สีลวดมอเตอร์
คำจำกัดความของตัวเข้ารหัส สีตะกั่ว
1 | สีเหลือง | อีบี+ |
2 | สีเขียว | อีบี- |
3 | สีดำ | อีเอ+ |
4 | สีฟ้า | อีเอ- |
5 | สีแดง | +5VCC |
6 | สีขาว | EGND |
1. จะต้องเชื่อมต่อเฟสอย่างถูกต้องขณะเชื่อมต่อมอเตอร์และไดรเวอร์
2. การสร้างความร้อนที่ชัดเจนของมอเตอร์อาจเกิดขึ้นได้ภายใต้สภาวะการขับขี่ที่แตกต่างกัน อนุญาตให้อุณหภูมิพื้นผิวของมอเตอร์เกิน 85 ℃ ในระหว่างการทำงาน
3. มอเตอร์ต้องอยู่ในตำแหน่งโดยการติดตั้ง rabbet บนฝาครอบด้านหน้าของมอเตอร์ จะต้องให้ความสนใจกับการจับคู่ข้อผิดพลาด และจะต้องควบคุมศูนย์กลางระหว่างเพลามอเตอร์และโหลดอย่างเคร่งครัด
