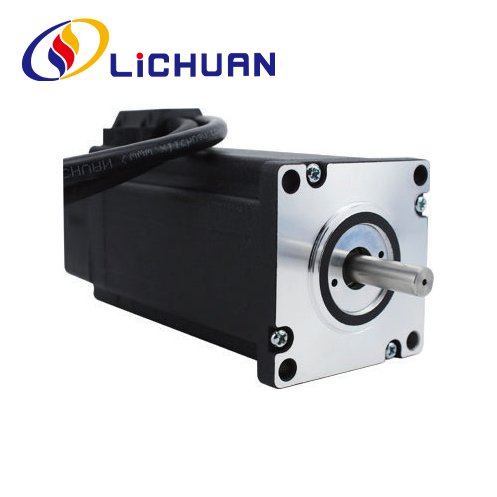

ซีรีส์ 60 2 เฟส Nema 24 สเต็ปเปอร์มอเตอร์แบบวงปิด

คุณภาพราคาต่ำ 60 ซีรี่ส์ 2 เฟส Nema 24 Stepper Motor แบบวงปิดในสต็อก LICHUAN® เป็นผู้ผลิตสเต็ปเปอร์มอเตอร์แบบวงปิด 60 ซีรีส์ 2 เฟส Nema 24 และซัพพลายเออร์ในประเทศจีน

ส่งคำถาม

รายละเอียดสินค้า

LICHUAN® ยินดีต้อนรับอย่างอบอุ่นให้คุณขายส่ง 60 Series 2 Phase Nema 24 Closed Loop Stepper Motor จากโรงงานของเรา ผลิตภัณฑ์ของเราได้รับการรับรอง CE และปัจจุบันมีสินค้าคงคลังในโรงงานจำนวนมาก โรงงาน Lichuan มีประสบการณ์ในการผลิตมากกว่า 14 ปี เราสนับสนุน OEM และ ODM เราจะให้บริการที่ดีและลดราคาจากโรงงาน เรายินดีต้อนรับผู้จัดจำหน่ายเพิ่มเติมเพื่อเข้าร่วม LICHUAN

ซีรีส์ 60 2 เฟส Nema24 สเต็ปเปอร์มอเตอร์แบบวงปิด การใช้วัตถุดิบคุณภาพสูงและเหล็กซิลิคอนแม่เหล็กถาวรมาตรฐานสูง พร้อมตัวเข้ารหัสความแม่นยำสูง 1,000 บรรทัด เอาชนะปัญหาสเต็ปมอเตอร์แบบวงเปิดได้อย่างสมบูรณ์ ในขณะที่เพิ่มอย่างมีนัยสำคัญ ประสิทธิภาพความเร็วสูงของมอเตอร์ เพื่ออำนวยความสะดวกในการอัพเกรดโปรแกรมไดรฟ์แบบทีละขั้นตอน ลดต้นทุนเมื่อเทียบกับเซอร์โวมอเตอร์เพื่อลดมากกว่า 50% มอเตอร์ยาว 90 มม. ~ 152 มม. ช่วงแรงบิด: 2N.m ~ 5.5N.m เส้นผ่านศูนย์กลางเพลามอเตอร์ 8 มม. หรือ 10 มม. สเต็ปเปอร์มอเตอร์แบบวงปิด Nema24 ซีรีส์ 60 ซีรีส์ 2 เฟสสามารถจับคู่กับไดรเวอร์ 4 ประเภท: RS485 คาโนเพน อีเทอร์แคท. ไดรเวอร์ควบคุมพัลส์

พารามิเตอร์ประสิทธิภาพทางไฟฟ้า

รายการ	Spedfications
ความแม่นยำของมุมขั้นบันได	±5%(เต็มขั้น)
ความแม่นยำของความต้านทาน	±10%(20°C)
ความแม่นยำในการเหนี่ยวนำ	±20%(1KHZ)
อุณหภูมิสูงขึ้น	สูงสุด 80C (กระแสไฟที่กำหนด, เปิดเครื่อง 2 เฟส)
อุณหภูมิโดยรอบ	-20°C~*50°C
ความต้านทานของฉนวน	100MQMin 500VDC
ความแข็งแรงของฉนวน	500V AC 1 นาที
โหลดรัศมีที่อนุญาต	สูงสุด 0.02 มม. (450กรัม)
โหลดแรงขับที่อนุญาต	สูงสุด 0.08 มม. (450กรัม)
โหลดรัศมีสูงสุด	75N (20 มม. จากพื้นผิวหน้าแปลน)
โหลดสูงสุดของเพลา	15น

ข้อมูลทางเทคนิค
ชุด	ขั้นตอน มุม(')	ความยาว (มม.)	แรงบิดถือครอง (Nm)	เฟส ปัจจุบัน(A)	หมุนเวียน ความเฉื่อย (g.cm²)	น้ำหนัก (กิโลกรัม)	ตัวเข้ารหัส ความละเอียด(PPR)
LC60H265	1.8	90	2.0	4.0	560	1.0	1000
LC60H278	1.8	104	2.3	4.0	570	1.1	1000
LC60H286	1.8	108	2.8	4.5	620	1.45	1000
LC60H2102	1.8	126	4.5	5.0	1000	1.87	1000
LC60H2112	1.8	137	4.8	5.8	1200	2.1	1000
LC60H2127	1.8	152	5.5	5.8	1370	2.45	1000

ด้านบนเป็นสินค้าตัวแทน สินค้าสามารถปรับแต่งได้!

รูปทรงและขนาดการติดตั้ง (หน่วย:มม.)

หมายเหตุ: มีมอเตอร์ซีรีส์ 60 ที่มีรูขนาด 50x50 มม. กรุณายืนยัน กับเซลล์เรื่องโหมดมอเตอร์!!

โหมดเพลาของมอเตอร์

แบบอย่าง	เพลา เส้นผ่านศูนย์กลาง (มม.)	เพลา ส่วนขยาย (มม.)	เพลา ความยาว(มิลลิเมตร)
LC60H265	φ8หรือφ10	ดีคัท 0.5x15	25
LC60H278	φ8หรือφ10	ดีคัท 0.5x15	25
LC60H286	φ8หรือφ10	ดีคัท 0.5x15	25 หรือ 31
LC60H2102	φ8หรือφ10	ดีคัท 0.5x15	25 หรือ 31
LC60H2112	φ8หรือφ10	ดีคัท 0.5 x 15	25
LC60H2127	φ8หรือφ10	รูกุญแจ 3x16	35

แผนภาพการเดินสายไฟมอเตอร์

สีลวดมอเตอร์

คำจำกัดความของตัวเข้ารหัส สีตะกั่ว

1	สีเหลือง	อีบี+
2	สีเขียว	อีบี-
3	สีดำ	อีเอ+
4	สีฟ้า	อีเอ-
5	สีแดง	+5VCC
6	สีขาว	EGND

หมายเหตุ

1. จะต้องเชื่อมต่อเฟสอย่างถูกต้องขณะเชื่อมต่อมอเตอร์และไดรเวอร์
2. การสร้างความร้อนที่ชัดเจนของมอเตอร์อาจเกิดขึ้นได้ภายใต้สภาวะการขับขี่ที่แตกต่างกัน อนุญาตให้อุณหภูมิพื้นผิวของมอเตอร์เกิน 85 ℃ ในระหว่างการทำงาน
3.มอเตอร์ต้องอยู่ในตำแหน่งโดยการติดตั้งแบบ rabbet ฝาครอบด้านหน้าของมอเตอร์ ควรให้ความสนใจเมื่อเกิดข้อผิดพลาด การจับคู่และความร่วมศูนย์ระหว่างเพลามอเตอร์ และจะต้องควบคุมน้ำหนักบรรทุกอย่างเคร่งครัด

แผนภาพการเดินสายไฟของแอปพลิเคชัน

ระบบควบคุมสเต็ปมอเตอร์ที่สมบูรณ์ควรมีผลิตภัณฑ์ที่แสดงด้านล่าง

บรรจุภัณฑ์สินค้า

เครื่องจักรผลิตผลิตภัณฑ์จากโรงงาน Lichuan

เครื่องแกะสลัก
อุปกรณ์เคลือบ
เครื่องมาร์คกิ้งไฟเบอร์ลาสเตอร์
เครื่องขันสกรู
เครื่องทดสอบ
เครื่องพิมพ์ยูวี

เครื่องบัดกรีอัตโนมัติ
ถือเครื่องทดสอบแรงบิด
เครื่องสกรู
เครื่องออสซิลโลกราฟ

การใช้งานในอุตสาหกรรม

แขนหุ่นยนต์
เครื่องตัดเลเซอร์
การพิมพ์ 3 มิติ
เครื่องซีเอ็นซี
ยืนยันอัตโนมัติ
เครื่องแกะสลัก
