L Type Nema17 สเต็ปเปอร์มอเตอร์แบบรวม

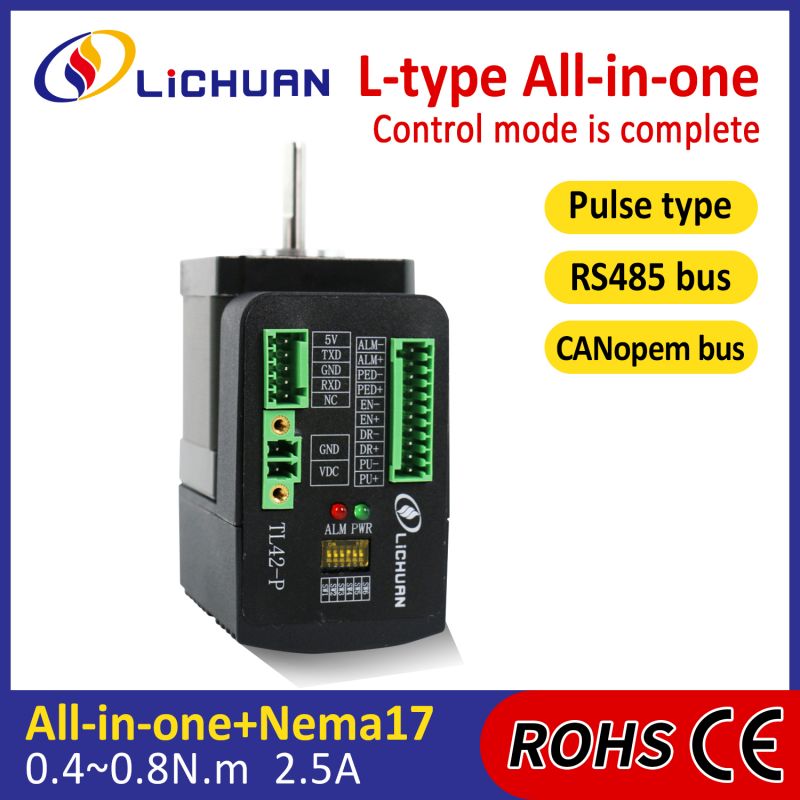

สเต็ปเปอร์มอเตอร์แบบรวม Nema17 ชนิด L มีวงเปิด/วงปิด ซึ่งมีการควบคุมพัลส์ บัสอีเทอร์แคท บัส RS485 ระบบเซอร์โวอัจฉริยะออลอินวัน สเต็ปเปอร์มอเตอร์แบบวงปิดพร้อมตัวควบคุมและตัวเข้ารหัสในตัว ระบบเซอร์โวออลอินวันประหยัดพื้นที่ทำให้การติดตั้งง่ายขึ้น ขนาดหน้าแปลน : 42 มม. ถือแรงบิด 0.4nm-0.8nm เราเป็นโรงงานเดิม เรามีใบรับรอง CE, ROHS

ส่งคำถาม

รายละเอียดสินค้า

สเต็ปเปอร์มอเตอร์แบบรวม Nema17 ชนิด L นี้ใช้เทคโนโลยี DSP 32 บิตรุ่นใหม่ รวม RS485, Canopen, Ethercat, ฟังก์ชั่นการควบคุมพัลส์บัส รองรับโปรโตคอลการสื่อสาร MODBUS-RTU สามารถติดตั้งได้สูงสุด 32 แกน สามารถรับรู้บัสแบบหลายแกน การควบคุมแบบซิงโครนัส ไดรเวอร์มีตำแหน่งภายใน 15 ตำแหน่งและความเร็วภายใน 15 ระดับ รองรับการกลับสู่ศูนย์อัตโนมัติ การวางตำแหน่งสัมบูรณ์/สัมพัทธ์ JOG และฟังก์ชันอื่นๆ และสามารถควบคุมได้โดยตรงด้วยหน้าจอสัมผัสหรือตัวควบคุมด้วยอินเทอร์เฟซ RS485 การควบคุมพัลส์ผสมผสานฟังก์ชันการควบคุมไดร์เวอร์แบบแยก รองรับการปรับตัวเองในปัจจุบัน การควบคุมพัลส์ + ทิศทาง การควบคุมพัลส์คู่ และฟังก์ชั่นอื่นๆ ในขณะที่ปรับปรุงเสถียรภาพของมอเตอร์โดยไม่สูญเสียขั้นตอนและการเพิ่มขึ้นของอุณหภูมิต่ำ นอกจากนี้ยังช่วยปรับปรุงประสิทธิภาพความเร็วสูงอีกด้วย ของมอเตอร์ ลดการสั่นสะเทือนของมอเตอร์ ปรับปรุงความเร็วการประมวลผลและความแม่นยำของเครื่อง และลดการใช้พลังงานของเครื่อง โหมดควบคุมที่รองรับโดย Ethercat
โหมดตำแหน่งโปรไฟล์ (PP)
โหมดความเร็วโปรไฟล์ (PV)
โหมดกลับบ้าน (HM)
โหมดตำแหน่งซิงโครไนซ์รอบ (CSP)

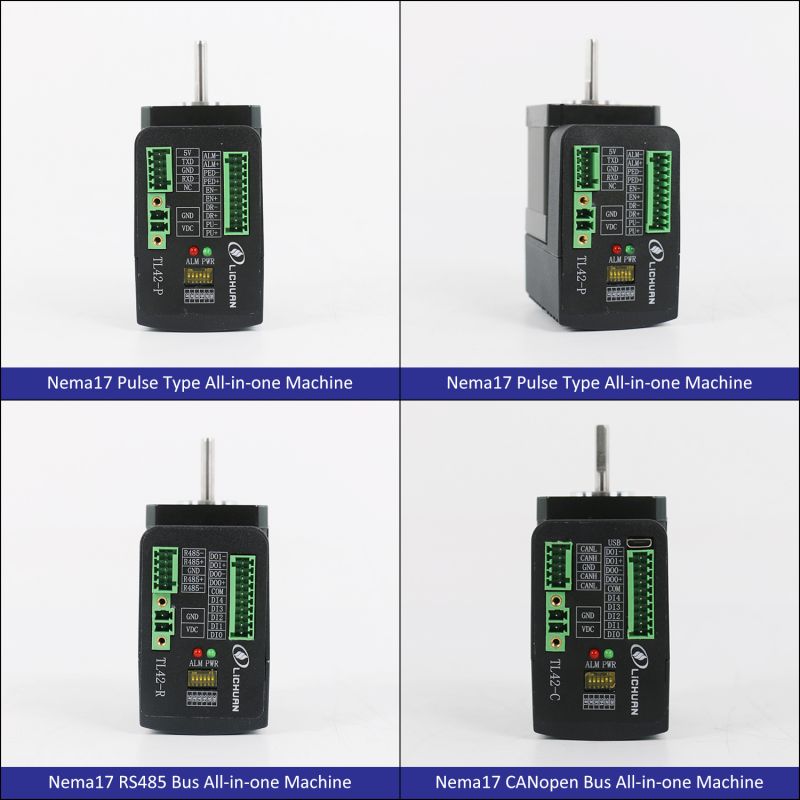

เครื่องออลอินวันซีรีส์ Nema17

ชุด	โหมด		ขั้นตอน มุม	มอเตอร์ ความยาว	โฮลดิ้ง แรงบิด	เรตติ้ง ปัจจุบัน	โรเตอร์ ความเฉื่อย	มอเตอร์ น้ำหนัก
ชุด	เปิดวง	วงปิด	-	ลิตร(มิลลิเมตร)	(น.ม.)	(ก)	(g.cm2)	(กก.)
ชีพจร ชุด	TLO42P-24V-04	TLC42P-24V-04	1.8	75	0.4	2.5	68	0.47
ชีพจร ชุด	TLO42P-24V-08	TLC42P-24V-08	1.8	88	0.8	2.5	102	0.58
อาร์เอส485 ชุด	TLO42R-24V-04	TLC42R-24V-04	1.8	75	0.4	2.5	68	0.47
อาร์เอส485 ชุด	TLO42R-24V-08	TLC42R-24V-08	1.8	88	0.8	2.5	102	0.58
สามารถเปิดได้ ชุด	TLO42C-24V-04	TLC42C 24V-04	1.8	75	0.4	2.5	68	0.47
สามารถเปิดได้ ชุด	TLO42C-24V-08	TLC42C-24V-08	1.8	88	0.8	2.5	102	0.58
ความละเอียดของตัวเข้ารหัส (PPR): วงเปิด: ไม่มี / วงปิด: 1,000

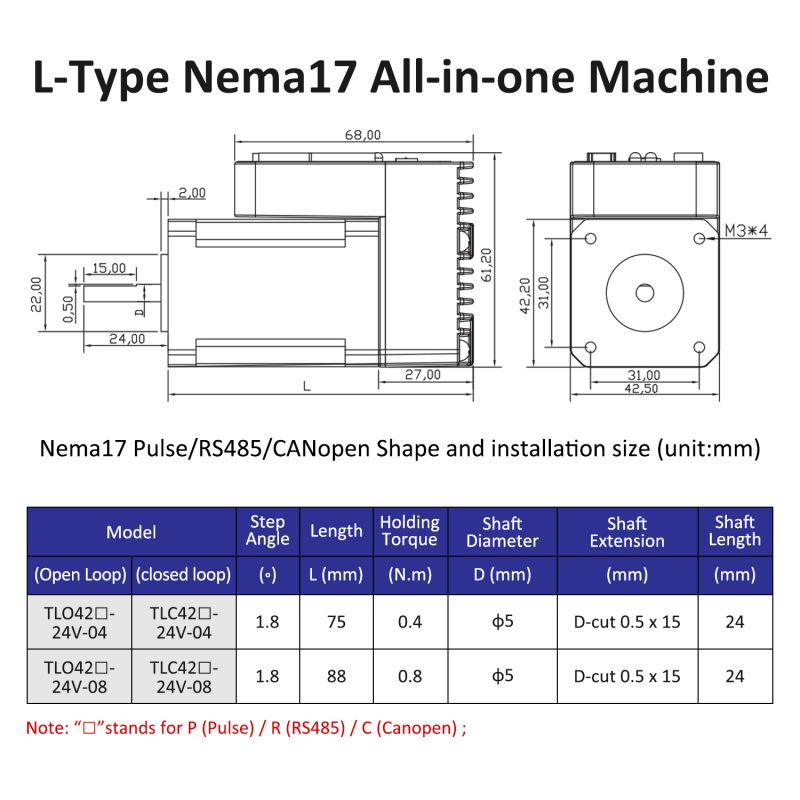

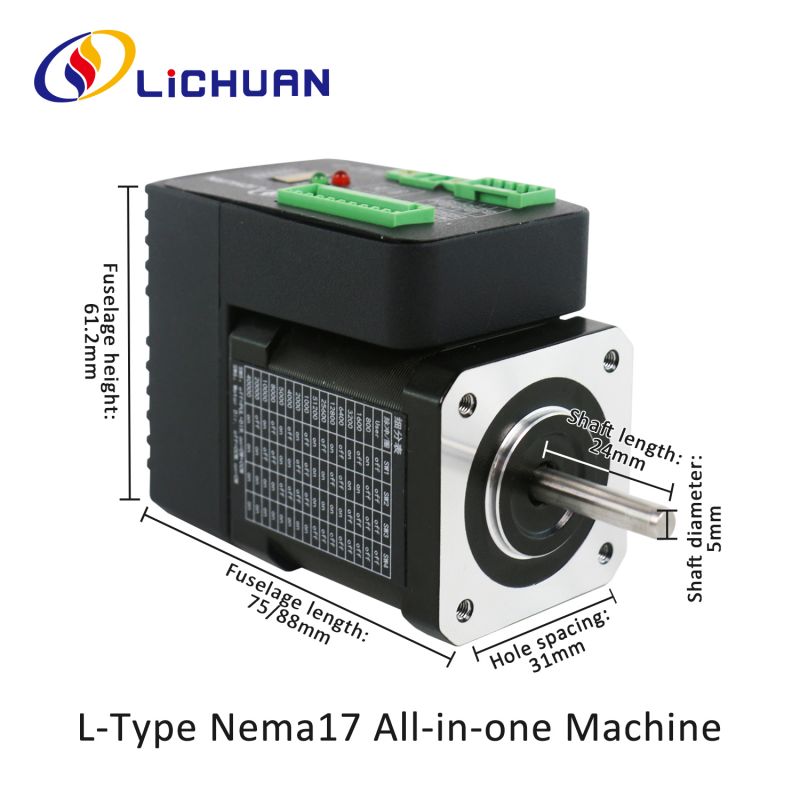

ชุด	แบบอย่าง		เส้นผ่านศูนย์กลางเพลา	ส่วนต่อขยายเพลา		ความยาวเพลา
ชุด	เปิดวง	วงปิด	ง(มิลลิเมตร)	(มม.)
ชีพจร ชุด	TLO42P-24V-04	TLC42P-24V-04	f5	D-ตัด	0.5X15	24
ชีพจร ชุด	TLO42P-24V-08	TLC42P-24V-08	f5	D-ตัด	0.5X15	24
อาร์เอส485 ชุด	TL042R-24V-04	TLC42R-24V-04	f5	D-ตัด	0.5X15	24
อาร์เอส485 ชุด	TL042R24V-08	TLC42R-24V-08	f5	D-ตัด	0.5X15	24
สามารถเปิดได้ ชุด	TLO42C-24V-04	TLC42C-24V-04	f5	D-ตัด	0.5X15	24
สามารถเปิดได้ ชุด	TL042C-24V-08	TLC42C-24V-08	f5	D-ตัด	0.5X15	24
