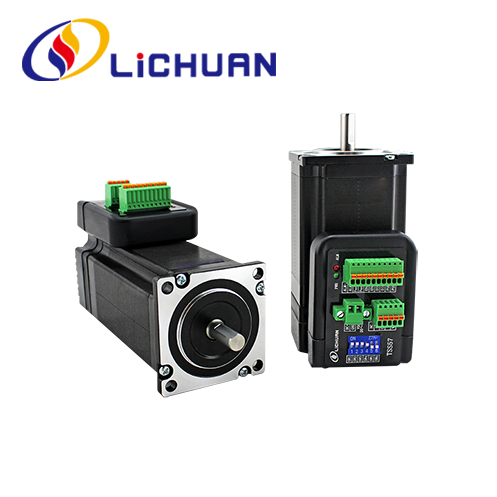

คุณสามารถวางใจได้ในการซื้อสเต็ปเปอร์มอเตอร์แบบวงเปิด Nema23 จากโรงงาน LICHUAN® และเราจะเสนอบริการหลังการขายที่ดีที่สุดและการส่งมอบตรงเวลาให้กับคุณ
ก้าว/เลี้ยว | SW1 | SW2 | SW3 | SW4 |
ค่าเริ่มต้น | บน | บน | บน | บน |
800 | ปิด | บน | บน | บน |
1600 | บน | ปิด | บน | บน |
3200 | ปิด | ปิด | บน | บน |
6400 | บน | บน | ปิด | บน |
12800 | ปิด | บน | ปิด | บน |
25600 | บน | ปิด | ปิด | บน |
51200 | ปิด | ปิด | ปิด | บน |
1000 | บน | บน | บน | ปิด |
2000 | ปิด | บน | บน | ปิด |
4000 | บน | ปิด | บน | ปิด |
5000 | ปิด | ปิด | บน | ปิด |
8000 | บน | บน | ปิด | ปิด |
10000 | ปิด | บน | ปิด | ปิด |
20000 | บน | ปิด | ปิด | ปิด |
40000 | ปิด | ปิด | ปิด | ปิด |
ที่ | TSS57/TSM57 | |||
นาที | พิมพ์ | สูงสุด | หน่วย | |
แรงดันไฟฟ้าขาเข้า | 24 | 36 | 40 | กระแสตรง |
ขับกระแส | 1 |
|
8 | A |
ความถี่พัลส์อินพุต | 1 |
|
200K | เฮิรตซ์ |
แรงดันไฟสัญญาณอินพุต | 3.6 | 5 | 24 (เชื่อมต่อความต้านทาน) | กระแสตรง |
ต่อเนื่องกับกระแส | 4.5A20KHz พีวีเอ็ม | |||
ค่าเริ่มต้น ความเร็วในการสื่อสาร |
57.61Kbps | |||
ฟังก์ชั่นการป้องกัน | 1. เกิน - ค่าสูงสุดของการกระทำปัจจุบัน: 8A ± 10% 2. ค่าการกระทำเกินแรงดัน 60V DC 3. เกณฑ์การแจ้งเตือนเมื่อพ้นข้อผิดพลาด |
ชุด | มุมขั้นบันได () | เครื่องยนต์ ความยาว(มิลลิเมตร) |
โฮลดิ้ง แรงบิด (Nm) |
เรตติ้ง ปัจจุบัน(A) |
โรเตอร์ ความเฉื่อย(g.cm²) |
เครื่องยนต์ น้ำหนัก (กิโลกรัม) |
ตัวเข้ารหัส ความละเอียด (PPR) |
TSS57-36V-10 | 1.8 | 90 | 1.0 | 3.0 | 300 | 1.2 | 1000 |
TSS57-36V-20 | 1.8 | 110 | 2.0 | 3.5 | 500 | 1.6 | 1000 |
TSS57-36V-30 | 1.8 | 130 | 3.0 | 4.0 | 720 | 2.0 | 1000 |
TSM57-36V-10 | 1.8 | 90 | 1.0 | 3.0 | 300 | 1.2 | ไม่มี |
TSM57-36V-20 | 1.8 | 110 | 2.0 | 3.5 | 500 | 1.6 | ไม่มี |
TSM57-36V-30 | 1.8 | 130 | 3.0 | 4.0 | 720 | 2.0 | ไม่มี |
แบบอย่าง | เพลา เดลามิเตอร์ (มม.) |
เพลา ส่วนขยาย (มม.) |
เพลา ความยาว(มิลลิเมตร) |
TSS57-36V-10 | f8 | ดีคัท 0.5X15 | 21 |
TSS57-36V-20 | f8 | ดีคัท 0.5X15 | 21 |
TSS57-36V-30 | f8 | ดีคัท 0.5X15 | 21 |
TSM57-36V-10 | f8 | ดีคัท 0.5X15 | 21 |
TSM57-36V-20 | f8 | ดีคัท 0.5X15 | 21 |
TSM57-36V-30 | f8 | ดีคัท 0.5X15 | 21 |
