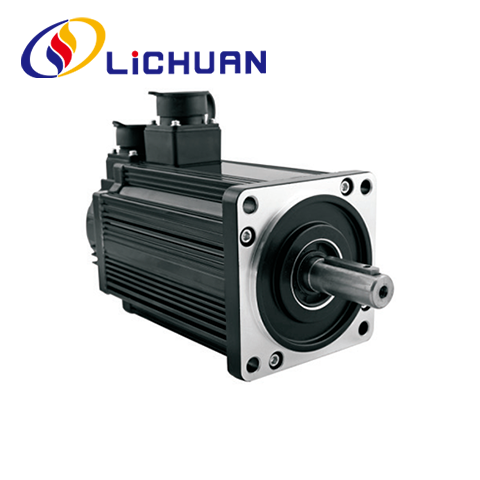

ซีรี่ส์หน้าแปลน 110 มม. เซอร์โวมอเตอร์ AC 220V

LICHUAN® ในฐานะหนึ่งในผู้ผลิตและโรงงานเซอร์โวมอเตอร์ AC 220V ซีรีส์แปลนจีน 110 มม. มืออาชีพ เรามีความแข็งแกร่งและการจัดการที่สมบูรณ์

ส่งคำถาม

รายละเอียดสินค้า

LICHUAN® ยินดีต้อนรับคุณอย่างอบอุ่นในการขายส่งเซอร์โวมอเตอร์ AC 220V ซีรีส์หน้าแปลน 110 มม. จากโรงงานของเรา ผลิตภัณฑ์ของเราได้รับการรับรอง CE และปัจจุบันมีสินค้าคงคลังในโรงงานจำนวนมาก เราจะให้บริการที่ดีและลดราคาจากโรงงานให้กับคุณ

เซอร์โวมอเตอร์ AC ซีรีส์ 110 ประกอบด้วยข้อกำหนดพลังงาน 0.6KW 0.8KW 1.2KW 1.5KW 1.2KW 1.8KW เซอร์โวมอเตอร์ทำงานได้อย่างราบรื่น เสียงมีขนาดเล็กมาก เหมาะสำหรับการใช้งานควบคุมความแม่นยำสูงที่หลากหลายสำหรับอุปกรณ์ระบบอัตโนมัติทางอุตสาหกรรม เซอร์โวมอเตอร์นี้ เซอร์โวมอเตอร์รองรับ 2500ppr, เพิ่มหน่วย 17 บิต, ตัวเข้ารหัสสัมบูรณ์ 17 บิต และตัวแบ่ง เซอร์โวมอเตอร์นี้สามารถใช้กับเครื่องจักรอัตโนมัติต่างๆ เช่น CNC, เครื่องกัด, เครื่องบรรจุ, เครื่องทำถุง, เลเซอร์, เครื่องแกะสลัก ฯลฯ

ข้อกำหนดทางเทคนิค

โหมดมอเตอร์ ล	LCMT-06L□C -110M02030		LCMT-08L□ -110M04020			LCMT-12L□ -110M04030				LCMT-15L□ 110M05030					LCMT-12L□C -110M06020				LCMT-18LOO -110M06030
กำลังไฟพิกัด (KW)	0.6		0.8			1.2				1.5					1.2				1.8
แรงดันไฟฟ้า (V)	220		220			220				220					220				220
จัดอันดับปัจจุบัน (A)	2.5		3.5			5.0				6.0					4.5				6.0
ความเร็วสูงสุด (รอบต่อนาที)	3000		2000			3000				3000					2000				3000
ถือแรงบิด (Nm)	2.0		4.0			4.0				5.0					6.0				6.0
แรงบิดสูงสุด(Nm)	6.0		12			12				15					12				18
แรงดันไฟฟ้าคงที่ (V/1000r/นาที)	56		79			54				62					83				60
ค่าสัมประสิทธิ์แรงบิด(Nm/A)	0.8		1.14			0.8				0.83					1.3				1.0
ความเฉื่อยของโรเตอร์ (Kg.m²)	0.31×10ลูกบาศก์		0.54×10³			0.54×10³				0.63×10³					0.76×10³				0.76×10³
ความต้านทานเฟส(Ω)	3.6		2.41			1.09				1.03					1.46				0.81
ตัวเหนี่ยวนำเฟส(mH)	8.32		7.3			3.3				3.43					4.7				2.59
เครื่องกล เวลาคงที่ (นางสาว)	2.3		3.0			3.0				3.33					3.2				3.2
น้ำหนัก (กิโลกรัม)	4.5		5.2			5.5				6.1					6.7				6.7
หมายเลขบรรทัดตัวเข้ารหัส (PPR)	2500 /ตัวเข้ารหัสค่าสัมบูรณ์
ชั้นฉนวน	คลาส B(130°°C)
ระดับความปลอดภัย	IP65
ใช้สภาพแวดล้อม	อุณหภูมิ:-20°C~+50℃ ความชื้น: ต่ำกว่า 90% RH ไม่มี dewin g
ปลั๊กขดลวดมอเตอร์	ขดลวดตะกั่ว	U				v						w						วิชาพลศึกษา
	เสียบหมายเลขซีเรียล	2				3						4						1
ปลั๊กตัวเข้ารหัส	สายนำสัญญาณ	5V	ไข่	เอ+	บี+		ซี+	-	-		-		ยู+	วี+		ว+	-		-	-	วิชาพลศึกษา
	เสียบหมายเลขซีเรียล	2	3	4	5		6	7	8		9		10	11		12	13		14	15	1

หมายเหตุการติดตั้ง

1. เมื่อชิ้นส่วนการติดตั้ง/การแยกชิ้นส่วนอยู่ที่ปลายเพลามอเตอร์ อย่าออกแรงกระแทกเพลา ไม่เช่นนั้นตัวเข้ารหัสที่อยู่อีกด้านของเพลาอาจได้รับความเสียหาย
2. พยายามหลีกเลี่ยงการสั่นสะเทือนของฐานเพลา ไม่เช่นนั้นเพลาอาจเสียหายได้

ซีรีส์ 110
แรงบิดสูงสุด (Nm)	2.0	4.0	5.0	6.0
แอลเอ(ความยาว)	159	189	204	219
LB (ความยาวเพลา)	55	55	55	55
LC (ความลึกของแรบเบ็ต)	5.0	5.0	5.0	5.0
LD (ความลึกของหน้าแปลน)	12	12	12	12
LE (เส้นผ่านศูนย์กลางด้าม)	95	95	95	95
LF (ขนาดหน้าแปลน)	110	110	110	110
LG (ระยะพิทช์แนวทแยง)	130	130	130	130
LZ (รูติดตั้ง)	9.0	9.0	9.0	9.0
S(เส้นผ่านศูนย์กลางเพลา)	19	19	19	19
W(ความกว้างของช่องกุญแจ)	6.0	6.0	6.0	6.0
H(กุญแจไปที่ฐานล้อ)	21.5	21.5	21.5	21.5
ความยาวลำตัวพร้อมเบรก	223	263	278	293

ลักษณะและขนาดการติดตั้ง (หน่วย: มม.)

WIRNG DIGRAM และอุปกรณ์ต่อพ่วงเซอร์โว

แผนภาพการเดินสายนามธรรมของไดรเวอร์เซอร์โวซีรีส์ Lichuan A4 และการตั้งค่าพารามิเตอร์ที่ใช้กันทั่วไปหลายอย่าง

เซอร์โวมอเตอร์ AC 220V ชุดเต็ม

เครื่องจักรผลิตผลิตภัณฑ์จากโรงงาน Lichuan

เครื่องแกะสลัก
อุปกรณ์เคลือบ
เครื่องมาร์คกิ้งไฟเบอร์ลาสเตอร์
เครื่องขันสกรู
เครื่องทดสอบ
เครื่องพิมพ์ยูวี

เครื่องบัดกรีอัตโนมัติ
ถือเครื่องทดสอบแรงบิด
เครื่องสกรู
เครื่องออสซิลโลกราฟ

การใช้งานในอุตสาหกรรม

แขนหุ่นยนต์
เครื่องตัดเลเซอร์
การพิมพ์ 3 มิติ
CNC Machine
ยืนยันอัตโนมัติ
เครื่องแกะสลัก

แท็กยอดนิยม: ซีรี่ส์หน้าแปลน 110 มม. AC 220V เซอร์โวมอเตอร์, จีน, ผู้ผลิต, ซัพพลายเออร์, โรงงาน, ปรับแต่ง, ผลิตในประเทศจีน, ราคาถูก, CE, ทนทาน, คุณภาพ
