LICHUAN® เป็นผู้ผลิตและซัพพลายเออร์ของจีนซึ่งส่วนใหญ่ผลิตไดรเวอร์มอเตอร์ไฮบริดสามเฟสเพื่อการควบคุมที่แม่นยำด้วยประสบการณ์หลายปี หวังว่าจะสร้างความสัมพันธ์ทางธุรกิจกับคุณ

การแนะนำสินค้า

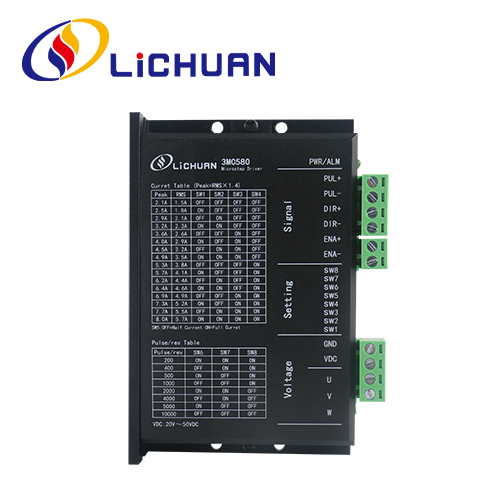

3MC580 เป็นไดร์เวอร์สเต็ปปิ้งดิจิตอลที่มีความสามารถรอบด้าน โดยอิงจาก DSP พร้อมด้วยอัลกอริธึมการควบคุมขั้นสูง 3MC580 คือระบบควบคุมสเต็ปปิ้งมอเตอร์แบบดิจิทัลเจเนอเรชั่นถัดไป นำมาซึ่งความนุ่มนวลของระบบในระดับที่เป็นเอกลักษณ์ โดยให้แรงบิดที่เหมาะสมและความไม่เสถียรในช่วงกลางเป็นโมฆะ มอเตอร์ขับเคลื่อนสามารถทำงานได้โดยมีเสียงรบกวนน้อยกว่ามาก มีความร้อนต่ำกว่า และมีการเคลื่อนไหวที่นุ่มนวลกว่าไดรเวอร์ส่วนใหญ่ในตลาด คุณสมบัติอันเป็นเอกลักษณ์ทำให้

คุณสมบัติ 3MC580

· จ่ายแรงดันไฟฟ้าถึง +50 VDC;
· กระแสเอาต์พุตสามารถตั้งโปรแกรมได้ตั้งแต่ 1.5A ถึง 5.7A;
· ความถี่อินพุตพัลส์สูงถึง 200kHz;
· ตั้งโปรแกรมความละเอียดไมโครสเต็ปได้ 8 ระดับ ตั้งแต่ 200 ถึง 10,000 สเต็ป/รอบ · อินพุตที่เข้ากันได้กับ TTL และแยกทางแสง
· เทคโนโลยีการควบคุมกระแสไฟฟ้าไซน์บริสุทธิ์
· เทคโนโลยีการปรับตัวเอง
· รองรับโหมด PUL/DIR และ CW/CCW;
· การป้องกันไฟฟ้าลัดวงจร, แรงดันไฟเกิน, กระแสเกิน; · ลดกระแสไฟขณะเดินเบาอัตโนมัติ
· เหมาะสำหรับลีด 3/6 มอเตอร์ 3 เฟส

การใช้งาน

เหมาะสำหรับสเต็ปปิ้งมอเตอร์หลากหลายประเภท ตั้งแต่ NEMA ขนาด 17 ถึง 34 ใช้ได้กับเครื่องจักรหลายประเภท เช่น โต๊ะ X-Y เครื่องแกะสลัก เครื่องติดฉลาก เครื่องตัดเลเซอร์ อุปกรณ์หยิบสินค้า และอื่นๆ คุณสมบัติที่เป็นเอกลักษณ์ทำให้ 3MC580 เป็นโซลูชันที่ดีเยี่ยมสำหรับการใช้งานดังกล่าว

พารามิเตอร์ทางเทคนิค

● ช่วงแรงดันไฟฟ้าขาเข้า: DC20V~50V
● กระแสไฟสูงสุดสูงสุด: 8.0A
● ช่วงการแบ่งเขต:200~10,000ppr
● รูปแบบพัลส์: พัลส์ + ทิศทาง
● ความถี่ตอบสนองแรงกระตุ้น: 0 ~ 200KHz
● ฟังก์ชั่นปรับพารามิเตอร์มอเตอร์อัตโนมัติ
● มีกระแสไฟเกิน แรงดันไฟเกิน และอื่นๆ
● ฟังก์ชั่นการป้องกัน

พารามิเตอร์ด้านสิ่งแวดล้อม

● อุณหภูมิในการจัดเก็บ:-20°C~65 ℃
● อุณหภูมิในการทำงาน:0° ℃~50 ℃
● ความชื้นในการทำงาน:40~90%RH(ไม่ควบแน่น)
● ความถี่การสั่นสะเทือน: น้อยกว่า 0.5G(4.9m/s2)10Hz~ 55Hz (การทำงานไม่ต่อเนื่อง)
● หลีกเลี่ยงฝุ่น คราบน้ำมัน ก๊าซที่มีฤทธิ์กัดกร่อน สถานที่ที่มีความชื้นมากเกินไปและมีการสั่นสะเทือนแรงเกินไป และห้ามก๊าซไวไฟและฝุ่นที่เป็นสื่อกระแสไฟฟ้า

คำอธิบายฟังก์ชั่นการขับเคลื่อน

ฟังก์ชั่นการขับเคลื่อน	คำแนะนำ
ไมโครสเต็ป การตั้งค่าการแบ่งเขต	สามารถตั้งค่าการแบ่งย่อย 15 ไมโครสเต็ปสำหรับไดร์เวอร์ผ่านสวิตช์หมุน 4 ปุ่ม SW5~SW8 ไดร์เวอร์จะต้องหยุดขณะตั้งค่าการแบ่งย่อย ดูคำแนะนำแผงควบคุมสำหรับการตั้งค่าการแบ่งย่อยไมโครสเต็ป
การตั้งค่ากระแสไฟขาออก	สามารถตั้งค่ากระแสเอาต์พุต 8 กระแสสำหรับไดรเวอร์ผ่านสวิตช์หมุน 3 ปุ่ม SW1~SW3 ดูคำแนะนำแผงควบคุมไดรเวอร์สำหรับการตั้งค่ากระแสเอาต์พุต
ฟังก์ชั่นไหลครึ่งอัตโนมัติ	สามารถตั้งค่าฟังก์ชันครึ่งกระแสอัตโนมัติให้กับไดรเวอร์ผ่านสวิตช์ SW4 ได้ OFF หมายความว่ากระแสไฟนิ่งถูกตั้งไว้ที่ครึ่งหนึ่งของ การดำเนินงานปัจจุบัน; เปิดหมายความว่ากระแสนิ่งและกระแสไดนามิกเหมือนกัน SW4 จะต้องตั้งค่าเป็น OFF สำหรับการใช้งานทั่วไป ลดการเกิดความร้อนของมอเตอร์และตัวขับและเพื่อเพิ่มความน่าเชื่อถือ ประมาณ 0.3 วินาทีหลังจากรถไฟพัลส์หยุด กระแสไฟฟ้าจะลดลง 50% โดยอัตโนมัติ (ค่าจริง 55%) และตามทฤษฎี การสร้างความร้อนจะลดลง 65%
อินเตอร์เฟซสัญญาณ	PUL+ และ PUL- เป็นขั้วบวกและขั้วลบของการควบคุมสัญญาณพัลส์ DIR+ และ DIR- เป็นขั้วบวกและขั้วลบของสัญญาณทิศทาง ENA+ และ ENA- เป็นขั้วบวกและขั้วลบของสัญญาณเปิดใช้งาน
อินเตอร์เฟซมอเตอร์	A+ และ A- เชื่อมต่อกับขั้วบวกและขั้วลบของขดลวดเฟส A ของสเต็ปเปอร์มอเตอร์ B+ และ B- เชื่อมต่อกับขั้วบวกและขั้วลบของการพันเฟส B ของสเต็ปเปอร์มอเตอร์ เมื่อขดลวดเฟส A และ B ถูกสลับ ทิศทางของมอเตอร์จะกลับกัน
ขั้วต่อสายไฟ	แหล่งจ่ายไฟ DC/AC, ช่วงแรงดันไฟฟ้าอินพุตการทำงาน: 20 ~ 110 DC AC หรือ 18 V ~ 80 V, แนะนำให้ใช้แรงดันไฟฟ้าขาเข้า 48 V, แหล่งจ่ายไฟจะต้องสูงกว่า 300 W.
ไฟแสดงสถานะ	มีไฟแสดงสถานะสีเขียว 1 ดวงและไฟแสดงสถานะสีแดง 1 ดวงบนไดรเวอร์ สีเขียวคือไฟแสดงสถานะพลังงาน ซึ่งจะสว่างขึ้นเมื่อไดรเวอร์เชื่อมต่อกับแหล่งจ่ายไฟ สีแดงคือไฟแสดงสถานะความล้มเหลวซึ่งจะสว่างขึ้นเมื่อเกิดข้อผิดพลาดเกินแรงดันไฟฟ้าหรือกระแสเกิน ไฟแสดงสถานะสีแดงจะดับลงหลังจากกำจัดความล้มเหลวแล้ว ความล้มเหลวของไดรเวอร์สามารถกำจัดได้โดยการเชื่อมต่อกับแหล่งจ่ายไฟใหม่และนำกลับมาใช้ใหม่เท่านั้น
การติดตั้ง หมายเหตุ	ขนาดไดร์เวอร์: 118x75.5.5x35.5 มม. ระยะห่างของรูติดตั้ง: 112.5 มม. สามารถเลือกการติดตั้งได้ทั้งแนวนอนและแนวตั้ง (แนะนำให้ติดตั้งในแนวตั้ง) จะต้องติดตั้งไดรเวอร์ใกล้กับตู้โลหะเพื่อระบายความร้อน

การตั้งค่าพารามิเตอร์

สามารถตั้งค่าความแม่นยำของการแบ่งส่วนการทำงานและกระแสครึ่ง / เต็มสำหรับไดรเวอร์ 3MC580 ได้โดยใช้สวิตช์หมุนหมายเลข 8 บิตดังนี้

การตั้งค่าปัจจุบันทำงาน

จุดสูงสุด	อาร์เอ็มเอส	SW1	SW2	SW3	SW4
2.1A	1.5A	ปิด	ปิด	ปิด	ปิด
2.5A	1.8A	บน	ปิด	ปิด	ปิด
2.9A	2.1A	ปิด	บน	ปิด	ปิด
3.2A	2.3A	บน	บน	ปิด	ปิด
3.6A	2.6A	ปิด	ปิด	บน	ปิด
4.0A	2.9A	บน	ปิด	บน	ปิด
4.5A	3.2A	ปิด	บน	บน	ปิด
4.9A	3.5A	บน	บน	บน	ปิด
5.3เอ	3.8A	ปิด	ปิด	ปิด	บน
5.7A	4.1ก	บน	ปิด	ปิด	บน
6.2A	4.4ก	ปิด	บน	ปิด	บน
6.4A	4.6A	บน	บน	ปิด	บน
6.9A	4.9A	ปิด	ปิด	บน	บน
7.3ก	5.2A	บน	ปิด	บน	บน
7.7A	5.5A	ปิด	บน	บน	บน
8.0A	5.7A	บน	บน	บน	บน

ขนาดการติดตั้ง (หน่วย: มม.)

การตั้งค่าการแบ่งย่อยแบบไมโครสเต็ป

ชีพจร/รอบ	SW6	SW7	SW8
200	บน	บน	บน
400	ปิด	บน	บน
500	บน	ปิด	บน
1000	ปิด	ปิด	บน
2000	บน	บน	ปิด
4000	ปิด	บน	ปิด
5000	บน	ปิด	ปิด
10000	ปิด	ปิด	ปิด
