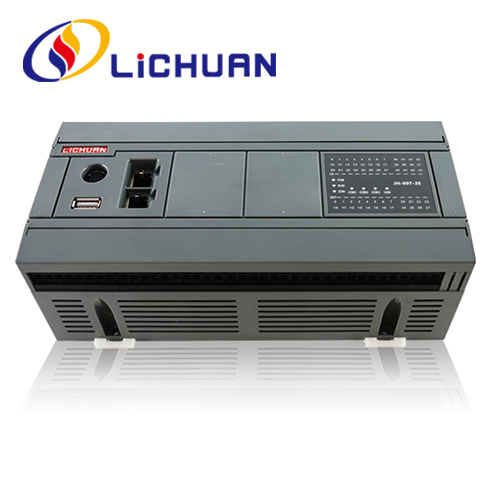

คุณสามารถวางใจได้ในการซื้อ PLC JH Series 16 คะแนนถึง 60 คะแนน Automation Controller จากโรงงาน LICHUAN® และเราจะเสนอบริการหลังการขายที่ดีที่สุดและการส่งมอบตรงเวลาให้กับคุณ
|
การนับคะแนน | โมเดล | |||
ซีรีส์ JH | ไม่มีอีเทอร์เน็ต | เอาต์พุตรีเลย์ | ไฟกระแสตรง จัดหา |
16/24/32/40/48/60 | รับ 16 คะแนน: JH-16R-D |
ไฟ AC จัดหา |
16/24/32/40/48/60 | รับ 16 คะแนน:JH-16R-A | |||
ทรานซิสเตอร์ เอาท์พุท (ประเภท NPN) |
กระแสตรง. แหล่งจ่ายไฟ | 16/24/32/40/48/60 | [16~24]รับ 16 แต้ม: JH-16T-D [32~60]รับ 32 แต้ม:JH-32T/P-D |
||
ไฟ AC จัดหา |
16/24/32/40/48/60 | [16~24]รับ 16 แต้ม: JH-16T-A 32~60]รับ 32 แต้ม:JH-32T/P-A |
|||
ด้วยอีเทอร์เน็ต | เอาต์พุตรีเลย์ | กระแสตรง. แหล่งจ่ายไฟ | 16/24/32/40/48/60 | รับ 16 คะแนน:JH-16R-E-D | |
ไฟ AC จัดหา |
16/24/32/40/48/60 | รับ 16 คะแนน:JH-16R-E-A | |||
ทรานซิสเตอร์ เอาท์พุท (ประเภท NPN) |
ไฟกระแสตรง จัดหา |
16/24/32/40/48/60 | [16~24]รับ 16 แต้ม: JH-16T-E-D [32~60]รับ 32 แต้ม:JH-32T/P-2E-D |
||
ไฟ AC จัดหา |
16/24/32/40/48/60 | [16~24]รับ 16 แต้ม: JH-16T-E-A [32~60]รับ 32 แต้ม: JH-32T/P-2E-A |
รุ่นซีรีส์ JH2 | |||||
|
|
เอาต์พุตรีเลย์ | เอาต์พุตทรานซิสเตอร์ (ประเภท NPN) | ||
นับ | ของแกนรถเมล์ | แหล่งจ่ายไฟ DC | แหล่งจ่ายไฟ AC | แหล่งจ่ายไฟ DC | แหล่งจ่ายไฟ AC |
16 แต้ม | 8 แกน | JH2-16R-E-D | JH2-16R-E-A | JH2-16T-E-D | JH2-16T-E-A |
24 พอยท์ | 8 แกน | JH2-24R-E-D | JH2-24R-E-A | JH2-24T-E-D | JH2-24T-E-A |
32 พอยท์ | 8 แกน | JH2-32R-E-D | JH2-32R-E-A | JH2-32T-E-D | JH2-32T-E-A |
32 พอยท์ | 16 แกน |
|
|
JH2-32T2-E-D | JH2-32T2-E-A |
32 พอยท์ | 32 แกน |
|
|
JH2-32T4-E-D | JH2-32T4-E-A |
40 แต้ม | 8 แกน | JH2-40R-E-D | JH2-40R-E-A | JH2-40T-E-D | JH2-40T-E-A |
48 พอยท์ | 8 แกน | JH2-48R-E-D | JH2-48R-E-A | JH2-48T-E-D | JH2-48T-E-A |
60 แต้ม | 8 แกน | JH2-60R-E-D | JH2-60R-E-A | JH2-60T-E-D | JH2-60T-E-A |
ซีรีส์JH- | JH-16T/R-E | JH-24T/R-E | เจเอช-32T/พี/อาร์-2E | เจเอช-40T/พี/อาร์-2E | JH-48T/p/R-2E | JH-60T/พี/R-2E |
คะแนนรวม | 16 แต้ม | 24 พอยท์ | 32 พอยท์ | 40 แต้ม | 48 พอยท์ | 60 แต้ม |
จำนวนจุดอินพุต | 8 | 14 | 16 | 24 | 24 | 36 |
จุดเอาต์พุตปริมาณดิจิทัล | 8 | 10 | 16 | 16 | 24 | 24 |
โหมดเอาท์พุต | T:NPN/r: รีเลย์ | |||||
ตัวนับอินพุตความเร็วสูง | เฟส AB 3 ทาง | เฟส AB 4 ทาง | ||||
ความถี่สูงสุดสำหรับอินพุตความเร็วสูง | 200กิโลเฮิร์ตซ์ | |||||
โมดูลด้านขวา | 16 ตนเอง | |||||
ส่วนขยายด้านซ้าย | รองรับการขยายการสื่อสาร | |||||
บีดีบอร์ด | การสนับสนุน1 | การสนับสนุน 2 | ||||
พอร์ตไอออนบวกของชุมชนแบบอนุกรม | RS232/RS485*2 | |||||
ช่องเสียบยูเอสบี | ไม่มี | ดาวน์โหลดโปรแกรม/อัปเกรดเฟิร์มแวร์ | ||||
พอร์ตอีเทอร์เน็ต | การสนับสนุน 1 | สนับสนุน2 | ||||
จำนวนแกนพัลส์ | T:4แกน/r: ไม่ | T:4แกน/P:8 แกน/r: ไม่มี | T:4แกน/P: 12 แกน/r: ไม่มี | |||
ความถี่สูงสุดสำหรับเอาต์พุตความเร็วสูง | 200กิโลเฮิร์ตซ์ | |||||
ฟังก์ชันบัส | ไม่มี | |||||
จำนวนแกนบัส | ไม่มี | |||||
ความจุของโปรแกรม | 30,000 | |||||
ปฏิทินถาวร | สนับสนุน | |||||
ขนาด(มม | 114*100*73 | 114*100*73 | 155*100*73 | 155*100*73 | 278*100*73 | 278*100*73 |
ระดับการป้องกัน | IP20 | |||||
อุณหภูมิสภาพแวดล้อมในการทำงาน | 5~55°C (41~131°F) โดยไม่มีการควบแน่น | |||||
ความชื้นสัมพัทธ์ | 5~95% | |||||
การขนส่ง อุณหภูมิโดยรอบ |
-25~70°C(-13~158°F) | |||||
ความต้านทานการสั่นสะเทือน | 10M/วินาที² | |||||
ระดับความสูงในการทำงาน | 0 ~ 2000M เหนือ 2000M อุณหภูมิแวดล้อมคือ 40°C(104°F) |
รุ่นซีรีส์ JH2- |
JH2-16T/R-E | JH2-24T/R-E | JH2-32T/T2 /T4/R-E | JH2-40T/R-E | JJH2-48T/R-E | JH2-60T/R-E |
ตัวนับอินพุตความเร็วสูง | เฟส AB 3 ทาง (x0~x5) | เฟส AB 4 ทิศทาง (x0~x7) | ||||
พอร์ตไอออนบวกของชุมชนอีเทอร์เน็ต | ไม่มี | การสนับสนุน1 | ||||
จำนวนพัลส์ แกน |
T:4แกน/รอบ:--- | T:5 แกน/รอบ:-- | T:8แกน/รอบ:-- | |||
ฟังก์ชันบัส | บัส EtherCAT | |||||
จำนวนรถบัส แกน |
8 แกน | ต:8/T2:16/ T4:32/รอบ:8 |
8 แกน | |||
ความจุของโปรแกรม | 60,000 | |||||
คำอธิบาย | หมายเหตุ: หากแกนพัลส์และบัสทั้งหมด 16 แกน โปรแกรมสามารถจัดสรรอิสระแบบกำหนดเองได้ หากจำนวนแกนพัลส์ถูกกำหนดเป็น 2 แกน แกนบัสคือ 14 แกน |
เจ้าภาพ | ขนาด(มิลลิเมตร) | ||
a | b | C | |
14-24 แต้ม | 114 | 100 | 73 |
32-40 แต้ม | 155 | 100 | 73 |
48-60 แต้ม | 278 | 100 | 73 |
ส่วนขยายอินพุต/เอาต์พุตดิจิทัลของซีรีส์ He | ||
โมเดล | การทำงาน | ข้อมูลจำเพาะ |
HE-8T | อินพุตดิจิตอล 4 ช่อง, เอาต์พุตทรานซิสเตอร์ 4 ช่อง | แหล่งจ่ายไฟ DC24V ไม่มีแหล่งจ่ายไฟภายนอก อินพุต NPN ความถี่สูงสุดของจุดอินพุต 10Khz R: เอาต์พุตรีเลย์ T: เอาต์พุตทรานซิสเตอร์ NPN เวลาตอบสนอง: ประมาณ 10ms เวลาตอบกลับ: ประมาณ 50 US R แม็กซ์ กระแสไฟขาออก: สูงสุด 2A กระแสเอาต์พุตสูงสุด T: 0.3 a ต่อจุด |
HE-16T | อินพุตดิจิตอล 8 ช่อง, เอาต์พุตทรานซิสเตอร์ 8 ช่อง | |
HE-16R | อินพุตดิจิตอล 8 ช่อง, เอาต์พุตรีเลย์ 8 ช่อง | |
HE-32T | อินพุตดิจิตอล 16 ช่อง, เอาต์พุตทรานซิสเตอร์ 16 ช่อง | |
HE-32R | อินพุตดิจิตอล 16 ช่อง, เอาต์พุตรีเลย์ 16 ช่อง | |
HE-40T | อินพุตดิจิตอล 24 ช่อง, เอาต์พุตทรานซิสเตอร์ 16 ช่อง |
ส่วนขยาย | ขนาด(มิลลิเมตร) | ||
a | b | C | |
การกระจายตัวเลข: 8-16 จุด | 66 | 100 | 73 |
การกระจายตัวเลข: 24-32 พอยท์ | 114 | 100 | 73 |
