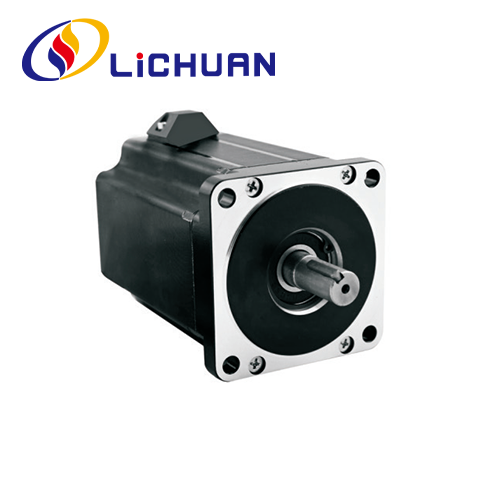

ซีรีส์ 86 3 เฟส Nema 34 สเต็ปเปอร์มอเตอร์ไฮบริด

ขายส่งคุณภาพส่วนลด 86 Series 3 เฟส Nema 34 Hybird Stepper Motor LICHUAN® คือผู้ผลิตและจำหน่ายสเต็ปเปอร์มอเตอร์ Nema 34 Hybird ซีรีส์ 3 เฟส 86 ซีรีส์ในประเทศจีน

ส่งคำถาม

รายละเอียดสินค้า

LICHUAN® ยินดีต้อนรับคุณสู่การขายส่งสเต็ปเปอร์มอเตอร์ซีรีส์ 86 ซีรีส์ 3 เฟส Nema 34 จากโรงงานของเรา ผลิตภัณฑ์ของเราได้รับการรับรอง CE และปัจจุบันมีสินค้าคงคลังในโรงงานจำนวนมาก โรงงาน Lichuan มีประสบการณ์ในการผลิตมากกว่า 14 ปี เราสนับสนุน OEM และ ODM เราจะให้บริการที่ดีและลดราคาจากโรงงาน เรายินดีต้อนรับผู้จัดจำหน่ายเพิ่มเติมเพื่อเข้าร่วม LICHUAN

86 ซีรีส์ 3 เฟส Nema 34 สเต็ปเปอร์มอเตอร์ไฮบริด การใช้วัตถุดิบคุณภาพสูงและเหล็กซิลิคอนแม่เหล็กถาวรที่มีคุณสมบัติสูง มีความแม่นยำในการวางตำแหน่งสูง แรงบิดเอาต์พุต การตอบสนองที่รวดเร็ว สัญญาณรบกวนต่ำ ลักษณะไดนามิกที่ดี คุณภาพ และเชื่อถือได้ มอเตอร์ความยาว 76 มม. ~ 156 มม. ระหว่างช่วงแรงบิด: 3.0N.m ~ 10N.m, เส้นผ่านศูนย์กลางเพลามอเตอร์ 12/14 มม. ได้รับการออกแบบมาให้จับคู่กับไดรเวอร์สเต็ปปิ้ง 3 เฟสของ Lichuan 3MC580 หรือ LC3722D และไดรเวอร์ขนาดเล็ก โปรดตรวจสอบไดรเวอร์สเต็ปเปอร์มอเตอร์แบบไฮบริดในแค็ตตาล็อก หากคุณต้องการทราบข้อมูลไดรเวอร์เพิ่มเติม

พารามิเตอร์ประสิทธิภาพทางไฟฟ้า

รายการ	ข้อมูลจำเพาะ
ความแม่นยำของมุมขั้นบันได	±5%(เต็มขั้น)
ความแม่นยำของความต้านทาน	±10%(20°C)
ความแม่นยำในการเหนี่ยวนำ	±20%(1กิโลเฮิร์ตซ์)
อุณหภูมิสูงขึ้น	สูงสุด 80°C (กระแสไฟที่กำหนด, เปิดเครื่อง 2 เฟส)
อุณหภูมิโดยรอบ	-20°C~* 50°C
ความต้านทานของฉนวน	100MQMin 500VDC
ความแข็งแรงของฉนวน	500V AC 1 นาที
โหลดรัศมีที่อนุญาต	0.02 มม. สูงสุด (450กรัม)
โหลดแรงขับที่อนุญาต	0.08 มม. สูงสุด (450กรัม)
โหลดรัศมีสูงสุด	130N (20 มม. จากพื้นผิวหน้าแปลน)
โหลดสูงสุดของเพลา	30น

ชุด	ขั้นตอน มุม(")	เครื่องยนต์ ความยาว(มิลลิเมตร)	โฮลดิ้ง แรงบิด (Nm)	เรตติ้ง ปัจจุบัน(A)	โรเตอร์ ความเฉื่อย (g.cm²)	เฟส ความต้านทาน(คิว)	เฟส ตัวเหนี่ยวนำ(mH)	ไดรเวอร์ที่ตรงกัน	ตะกั่ว ลวด(หมายเลข)	เครื่องยนต์ น้ำหนัก (กิโลกรัม)
LC86HS376	1.2	76	3.0	3.0	1320	0.5	0.9	3MC580	3	2.0
LC86HS398-H	1.2	98	4.0	2.0	2400	4.6	14.6	LC3722A	3	3.0
LC86HS398	1.2	98	4.0	5.8	2400	0.7	1.5	3MC580	3	3.0
LC86HS3114-H	1.2	114	6.0	3.0	3480	2.0	8.0	LC3722A	3	4.0
LC86HS3114	1.2	114	6.0	5.8	3480	0.9	2.17	3MC580	3	4.0
LC86HS3129-H	1.2	129	8.5	5.0	3900	1.08	6.5	LC3722A	3	4.6
LC86HS3156-H	1.2	156	10	5.0	4600	1.29	8.8	LC3722A	3	5.2

ด้านบนเป็นสินค้าตัวแทน สินค้าสามารถปรับแต่งได้! รุ่นที่มี H เป็นรุ่นไฟฟ้าแรงสูงและเหมาะสำหรับแรงดันสูง ความเร็ว; รุ่นที่ไม่มี H เป็นรุ่นแรงดันต่ำและเหมาะสำหรับความเร็วต่ำ

รูปร่างและขนาดการติดตั้ง (หน่วย: มม.)

โหมดเพลาของมอเตอร์

แบบอย่าง	เพลา เส้นผ่านศูนย์กลาง (มม.)	เพลา ส่วนขยาย (มม.)	เพลา ความยาว(มิลลิเมตร)
LC86HS376	f14	รูกุญแจ 4x20	35
LC86HS398-H	f12	รูกุญแจ 4x20	30
LC86HS398	f12	รูกุญแจ 4x20	30
LC86HS3114-H	f14	รูกุญแจ 5x25	35
LC86HS3114	f14	รูกุญแจ 5x25	35
LC86HS3129-H	f14	รูกุญแจ 5 x25	32
LC86HS3156-H	f14	รูกุญแจ 5x25	35

แผนภาพมอเตอร์วิริน
