LICHUAN® คือไดร์เวอร์สเต็ปเปอร์มอเตอร์ 2 เฟสพร้อมเทคโนโลยี Closed Loop และซัพพลายเออร์ในประเทศจีน

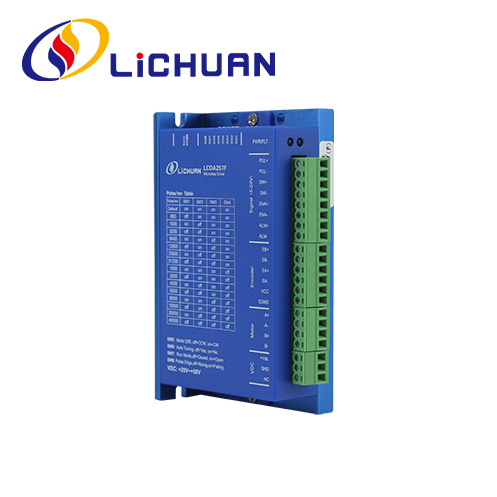

LCDA257E/LCDA257F ใช้ชิป DSP ควบคุมมอเตอร์พิเศษล่าสุดและเทคโนโลยีการควบคุมเซอร์โว แก้ปัญหาขั้นตอนที่ขาดหายไปสำหรับสเต็ปเปอร์มอเตอร์แบบวงเปิดได้อย่างสมบูรณ์ ปรับปรุงประสิทธิภาพของมอเตอร์ด้วยความเร็วสูงอย่างเห็นได้ชัด ลดการสร้างความร้อนและการสั่นสะเทือนของมอเตอร์ เพิ่มความเร็วในการประมวลผลและความแม่นยำของเครื่องจักร , ช่วยลดการใช้พลังงาน ใช้กับสเต็ปเปอร์มอเตอร์แบบวงปิด Nema23 แบบ 2 เฟส สะดวกสำหรับการอัพเกรดโซลูชันไดรเวอร์สเต็ปเปอร์แบบดั้งเดิมและลดต้นทุนได้มาก
คุณสมบัติ LCDA257F
1.แรงดันไฟฟ้าขาเข้า: DC: 20V ~ 50V (แนะนำ 36V หรือมากกว่า)
2. กระแสสูงสุดสูงสุด: 6A
3. ช่วงการแบ่งเขต: 400 ~ 51200ppr
4. รูปแบบพัลส์: พัลส์ + ทิศทาง, CW / CCW
5. ความถี่ตอบสนองแรงกระตุ้น: 0 ~ 200kHz
6. กระแสอินพุตลอจิก: 10 ~ 20mA
7. ฟังก์ชั่นปรับพารามิเตอร์เปิดเครื่องอัตโนมัติ
8. การควบคุมเวกเตอร์แบบวงปิดเพื่อให้แน่ใจว่าเอาต์พุตแรงบิดสูงความเร็วสูงของมอเตอร์ในขณะที่มั่นใจได้ว่ามอเตอร์จะไม่สูญเสียขั้นตอน
9. ด้วยแรงดันไฟฟ้าเกิน กระแสเกิน ความทนทานต่อข้อผิดพลาดในการติดตาม และฟังก์ชันการป้องกันอื่นๆ
10.รายละเอียดเพิ่มเติม โปรดตรวจสอบคู่มือไดรเวอร์ในแค็ตตาล็อก "ดาวน์โหลด"
อุตสาหกรรมแอพพลิเคชั่น
นำไปใช้กับอุปกรณ์และอุปกรณ์อัตโนมัติขนาดเล็กและขนาดกลางต่างๆ เช่น: เครื่องแกะสลัก, เครื่องตกแต่งลวด, เครื่องทำเครื่องหมาย, เครื่องตัด, เครื่องเลเซอร์, เครื่องมือพล็อต, อุปกรณ์ทางการแพทย์, CNC, อุปกรณ์ประกอบอัตโนมัติ, อุปกรณ์ประมวลผลอิเล็กทรอนิกส์และอื่น ๆ เอฟเฟกต์การใช้งานที่ยอดเยี่ยมสำหรับอุปกรณ์ที่มีเสียงรบกวนต่ำและความเร็วสูง
ดัชนีไฟฟ้า
พารามิเตอร์ |
แอลซีดีเอ257อี/แอลซีดีเอ257เอฟ |
นาที |
พิมพ์ |
สูงสุด |
หน่วย |
กระแสไฟสูงสุดสูงสุด |
|
|
6
|
A
|
แรงดันไฟฟ้าขาเข้า |
20
|
36
|
50
|
กระแสตรง |
กระแสอินพุตลอจิก |
7
|
10
|
20
|
มิลลิแอมป์ |
ความถี่พัลส์ |
|
|
200
|
กิโลเฮิรตซ์ |
คำจำกัดความของอินเทอร์เฟซ
(1) อินเทอร์เฟซอินพุตของมอเตอร์และแหล่งจ่ายไฟ
เครื่องหมาย |
ชื่อ |
คำอธิบาย |
เอ+ |
ขั้วบวกของขดลวดมอเตอร์เฟส A |
|
-
|
ขั้วลบของขดลวดมอเตอร์เฟส A |
|
บี+ |
ขั้วบวกของขดลวดมอเตอร์เฟส B |
|
-
|
ขั้วลบของขดลวดมอเตอร์เฟส B |
|
+VDC |
ขั้วบวกของแหล่งจ่ายไฟ |
+20V~+50V |
จีเอ็นดี |
ขั้วลบของแหล่งจ่ายไฟ |
0V |
(2) พอร์ตอินพุตสัญญาณของตัวเข้ารหัส (เทอร์มินัลสีเขียว 6Pin ถูกนำมาใช้สำหรับตัวเข้ารหัส LCDA257S คำจำกัดความของพินมีดังนี้)
เครื่องหมาย |
ชื่อ |
อีบี+ |
อินพุตเฟสบวกของตัวเข้ารหัสมอเตอร์ |
อีบี- |
อินพุตเชิงลบเฟส B ของตัวเข้ารหัสมอเตอร์ |
อีเอ+ |
อินพุตเฟสบวกของตัวเข้ารหัสมอเตอร์ |
อีเอ- |
อินพุตเชิงลบเฟสของตัวเข้ารหัสมอเตอร์ |
วีซีซี |
แหล่งจ่ายไฟของตัวเข้ารหัส |
EGND |
กราวด์กำลังของตัวเข้ารหัส |
(3) พอร์ตสัญญาณควบคุม
ชื่อ |
คำอธิบาย |
พูล+ |
สัญญาณอินพุตพัลส์: ขอบที่เพิ่มขึ้นของพัลส์นั้นถูกต้อง เพื่อให้ตอบสนองต่อสัญญาณพัลส์ได้อย่างน่าเชื่อถือ ความกว้างพัลส์ควรมากกว่า 2.5μs เข้ากันได้กับสัญญาณ 5V-24V ไม่ต้องใช้ตัวต้านทานซีรีส์ A |
พูล- |
ดีไออาร์+ |
สัญญาณอินพุตทิศทาง: สลับทิศทางมอเตอร์ด้วยสัญญาณระดับสูง/ต่ำ สัญญาณทิศทางควรสร้างขึ้นอย่างน้อย Sμs ก่อนสัญญาณพัลส์ รองรับสัญญาณ 5V-24V ไม่จำเป็นต้องมีตัวต้านทานแบบอนุกรม |
ดีอาร์- |
นี่+ |
เปิดใช้งานสัญญาณควบคุม สัญญาณอินพุตนี้ใช้เพื่อเปิดใช้งานหรือปิดใช้งานเอาต์พุตของไดรเวอร์ เมื่อไม่จำเป็นต้องใช้ฟังก์ชันนี้ ขั้วต่อสัญญาณที่เปิดใช้งานจะลอยลอยได้ เข้ากันได้กับสัญญาณ 5V-24V ไม่จำเป็นต้องมีการต้านทานแบบอนุกรม |
นี้- |
เอแอลเอ็ม+ |
ขั้วบวกของเอาต์พุตแจ้งเตือน |
ALM- |
ขั้วลบของเอาต์พุตแจ้งเตือน |
เครื่องจักรผลิตผลิตภัณฑ์จากโรงงาน Lichuan
-
เครื่องบัดกรีอัตโนมัติ
-
ถือเครื่องทดสอบแรงบิด
-
เครื่องสกรู
-
เครื่องออสซิลโลกราฟ
การใช้งานในอุตสาหกรรม
-
แขนหุ่นยนต์
-
เครื่องตัดเลเซอร์
-
การพิมพ์ 3 มิติ
-
เครื่องซีเอ็นซี
-
ยืนยันอัตโนมัติ
-
เครื่องแกะสลัก
